Baugruppen ZEISS-Rechnersystem U880 Direktsteckverbinder, 2 x 45polig



37 04 86.471.25,    37 04 86.481.25

Verwendung:   ZRE     Bestückung: UB 880 (ZRE), UB 855 (PIO)

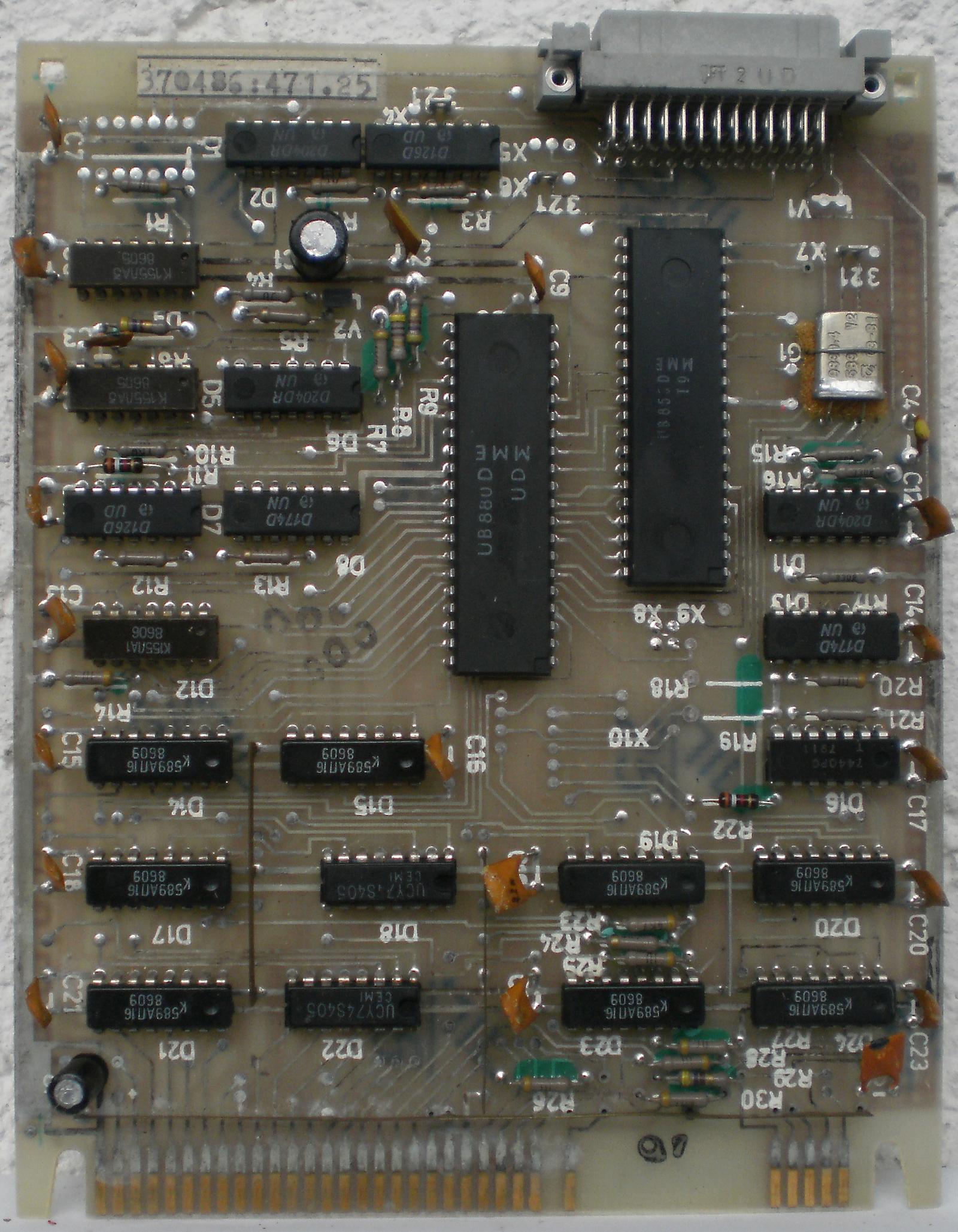

ZEISS Jena Leiterplatte 370486.471.25

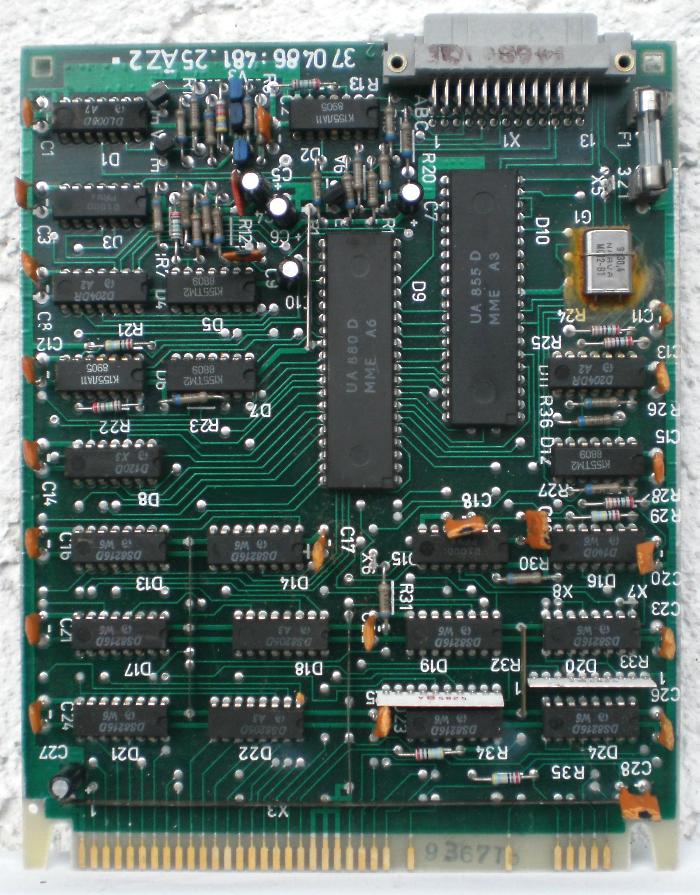

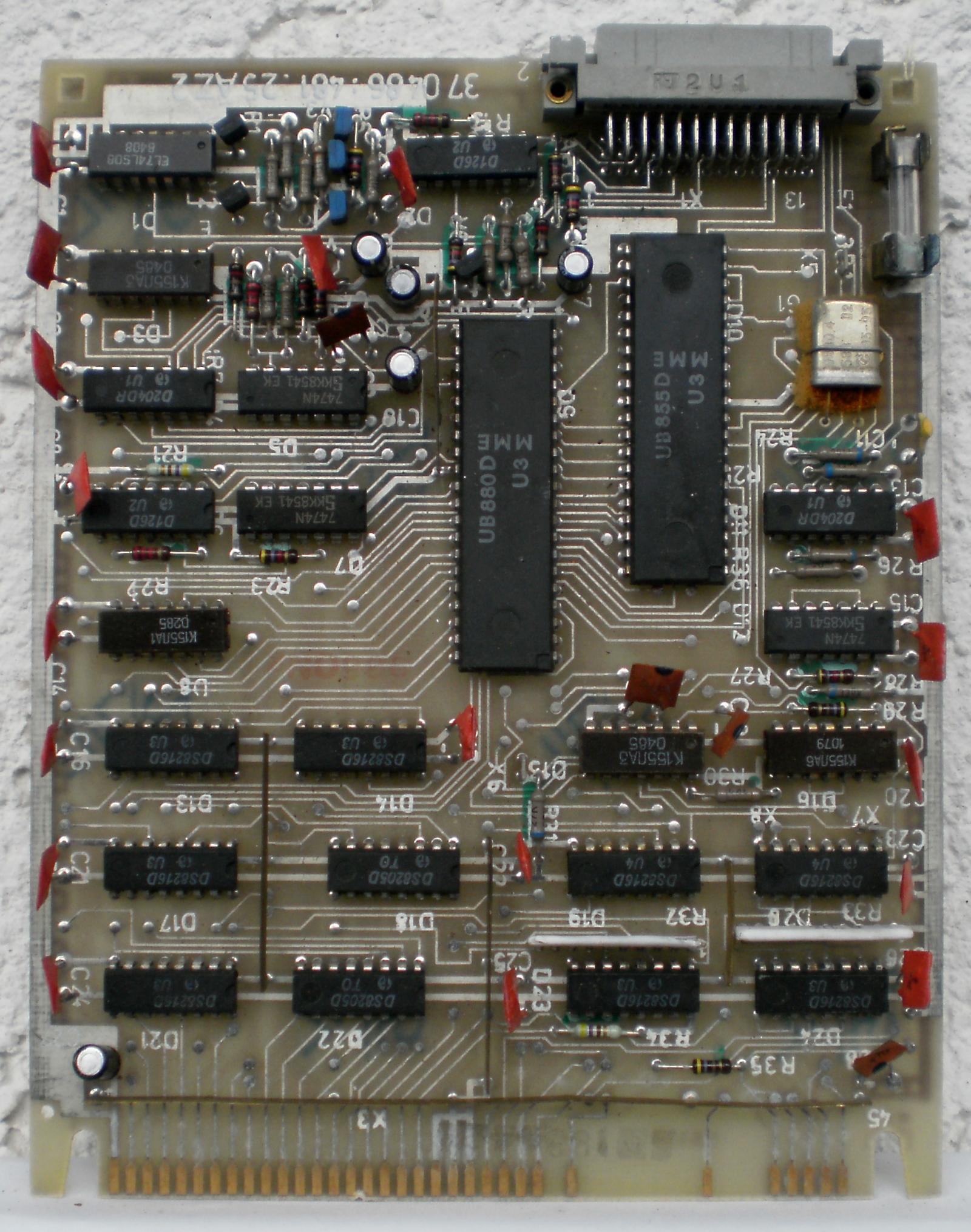

ZEISS Jena Leiterplatte 370486.481.25   ZEISS Jena Leiterplatte 370486.481.25






36 04 32.604.25,    36 04 32.605.25,    36 03 73.631.25,    36 03 78.523.25,    36 03 78.526.25,
37 04 86.013.17

Verwendung:   RAM / EPROM     Bestückung: U 555, U 202

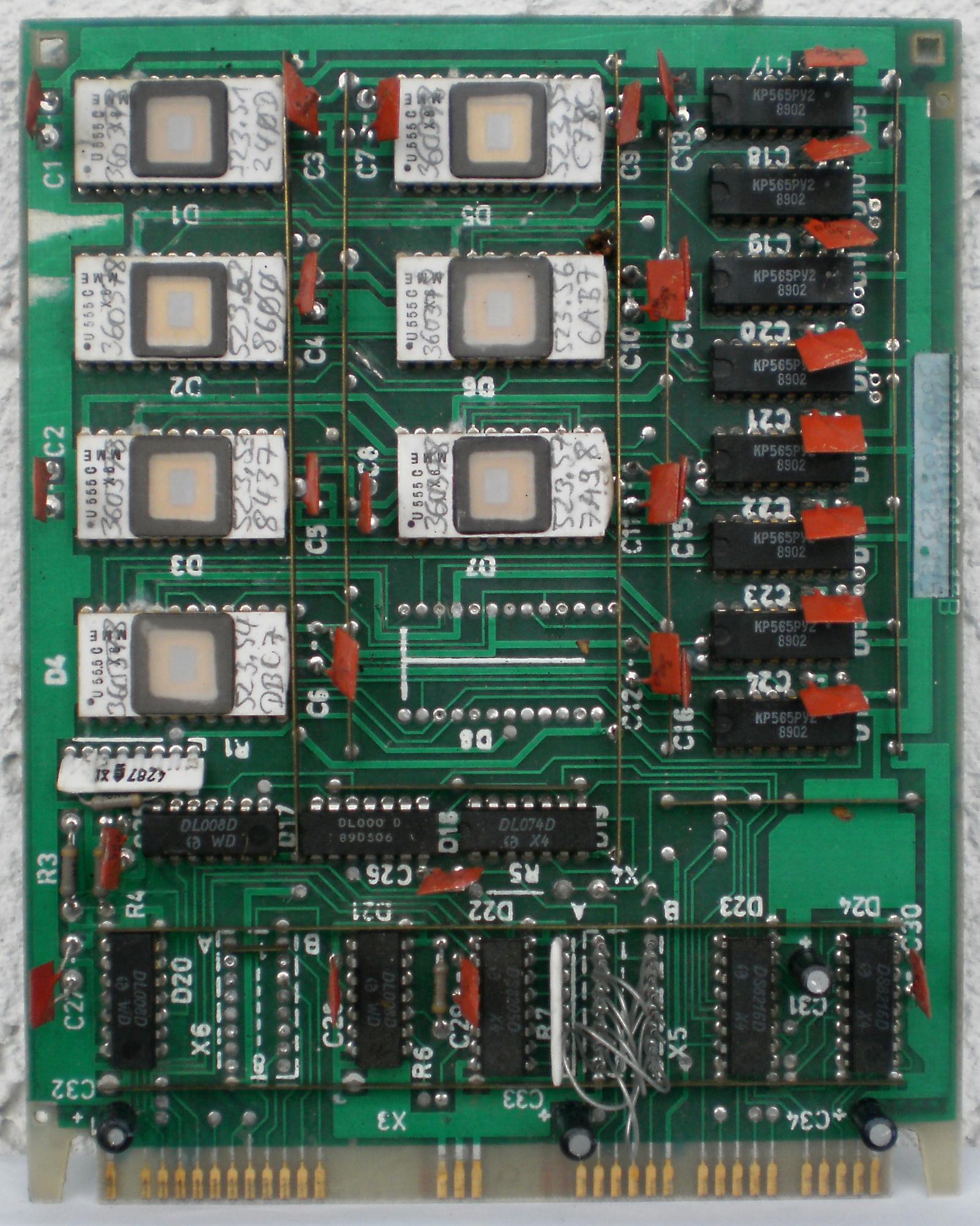

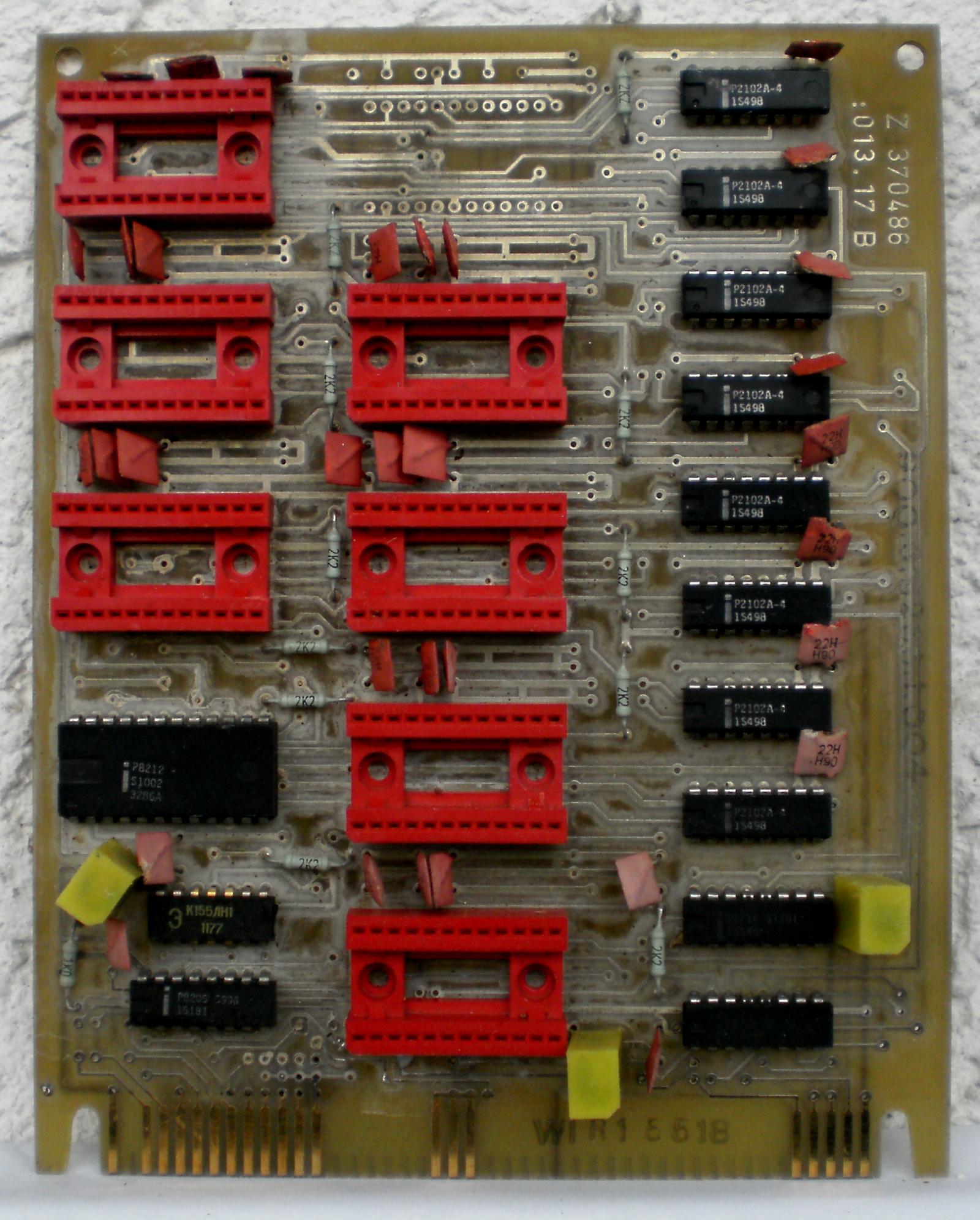

ZEISS Jena Leiterplatte 370486.013.25   ZEISS Jena Leiterplatte 360432.523.25

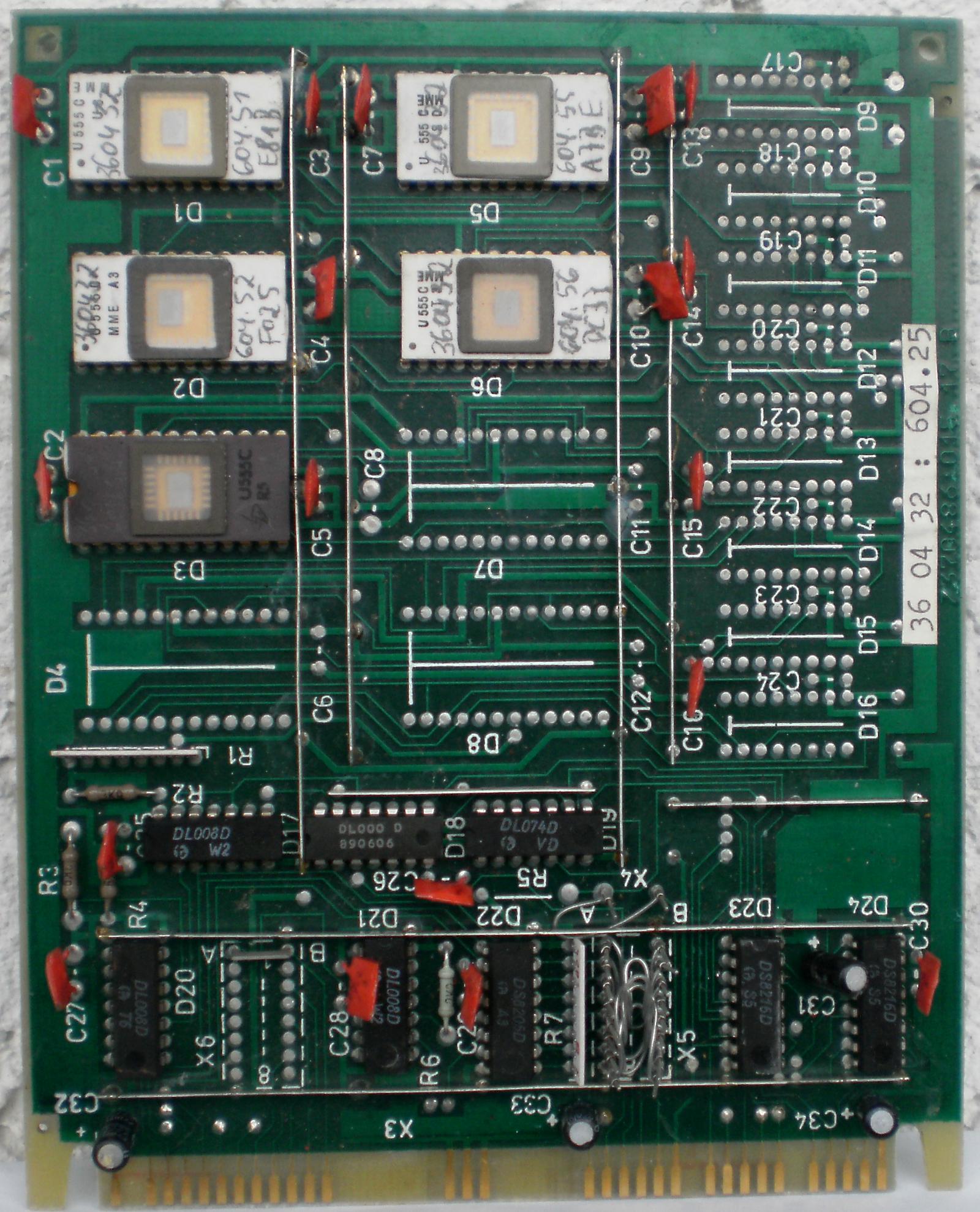

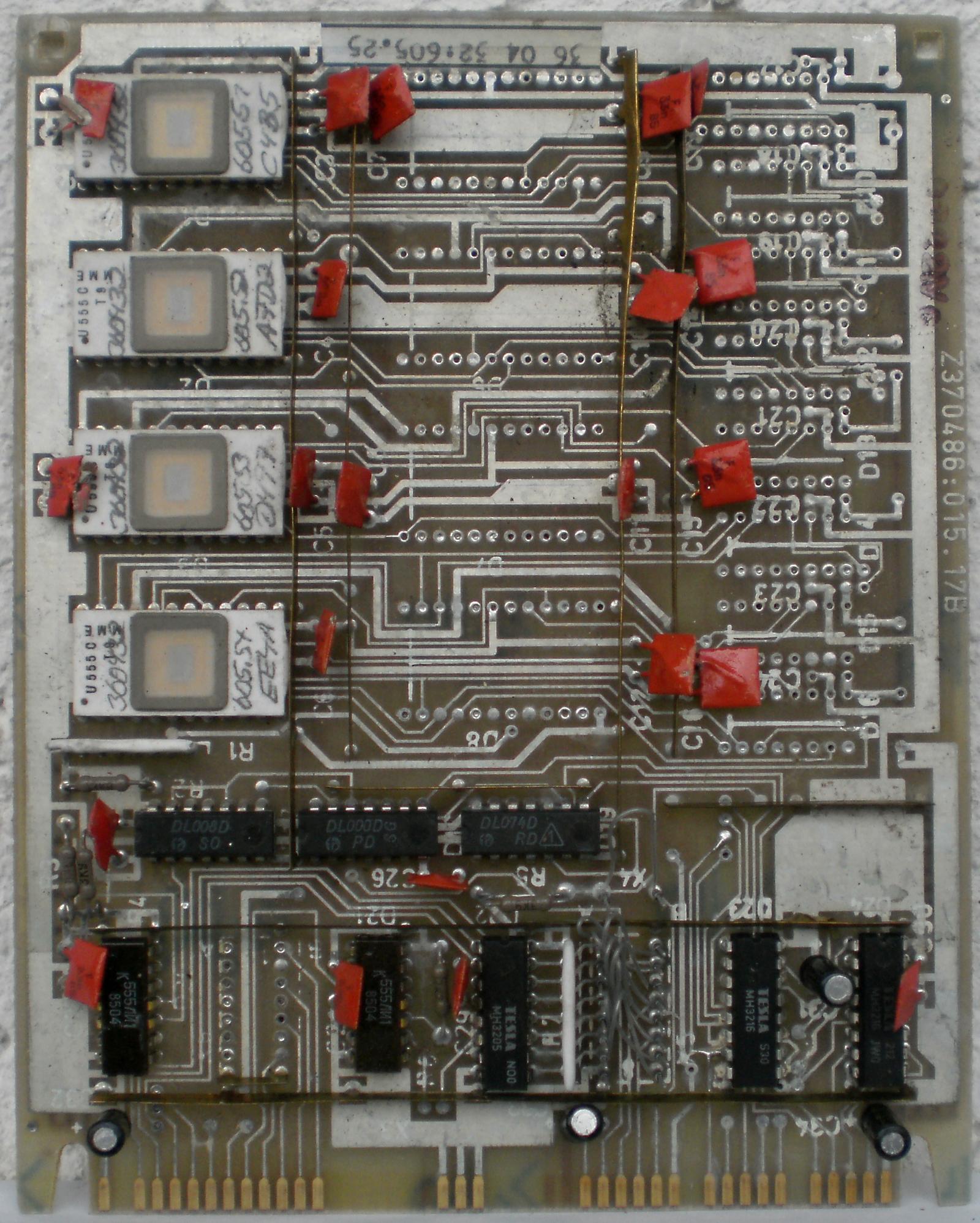

ZEISS Jena Leiterplatte 360432.605.25   ZEISS Jena Leiterplatte 360432.604.25

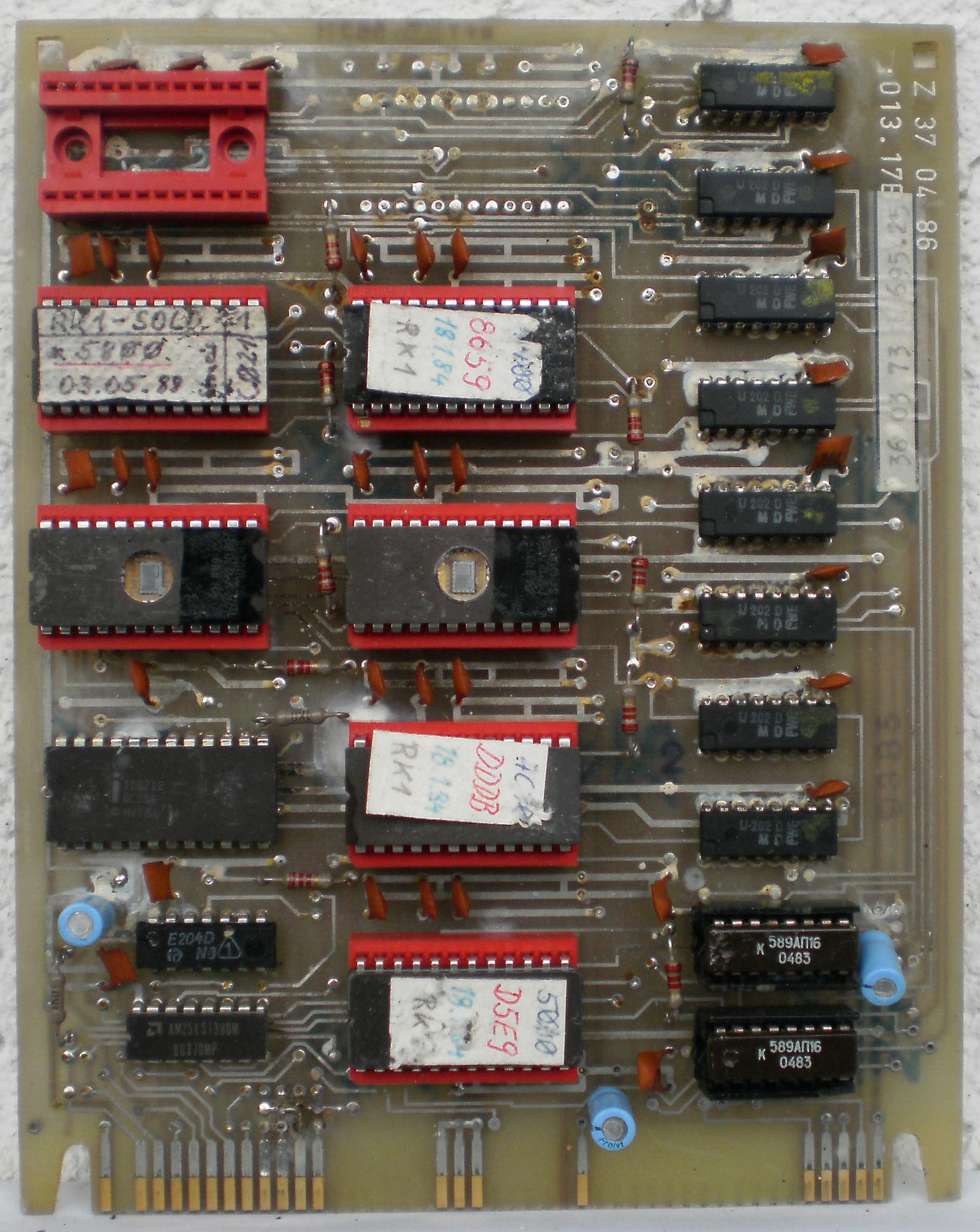

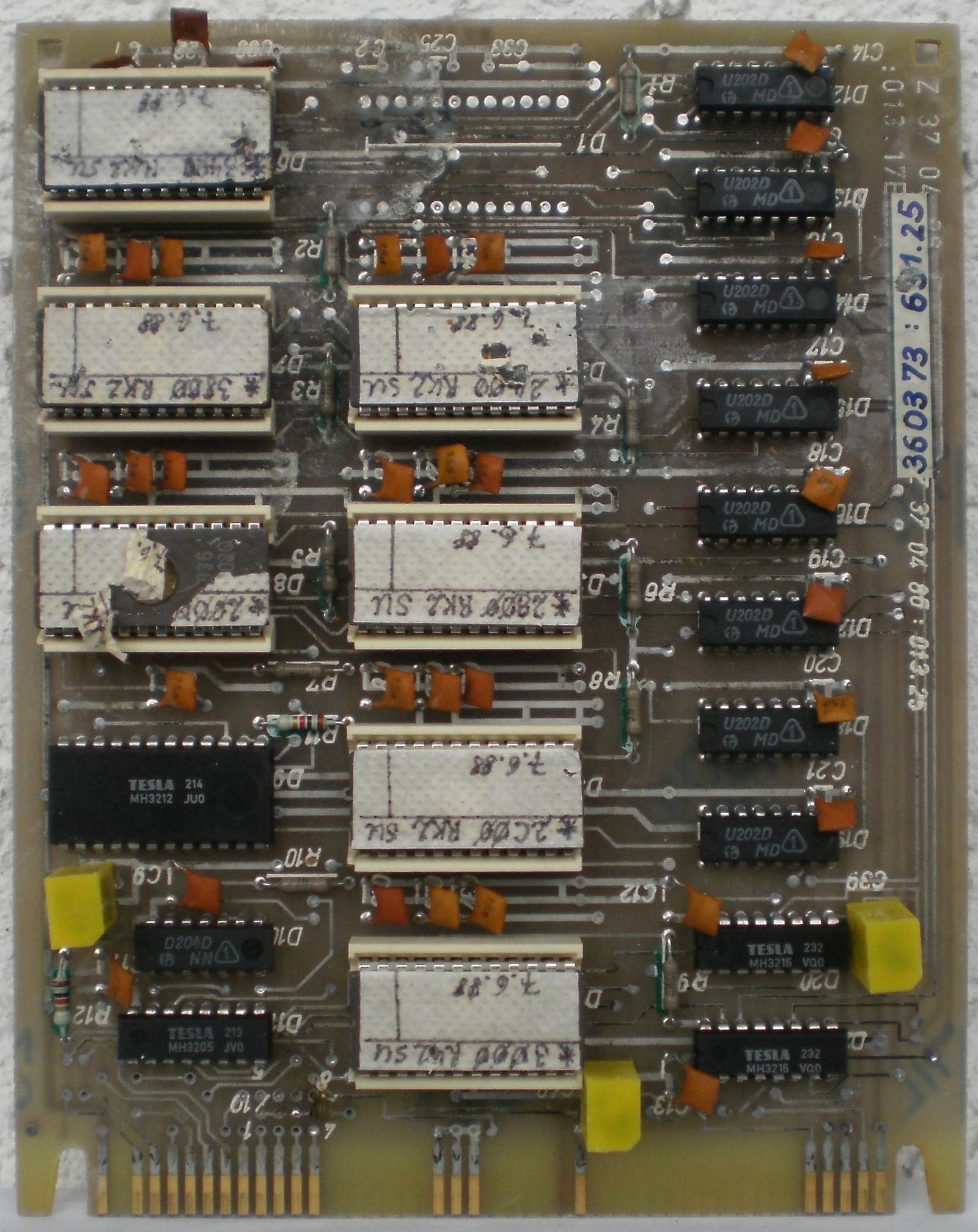

ZEISS Jena Leiterplatte 360373.631.25   ZEISS Jena Leiterplatte 360373.695.25

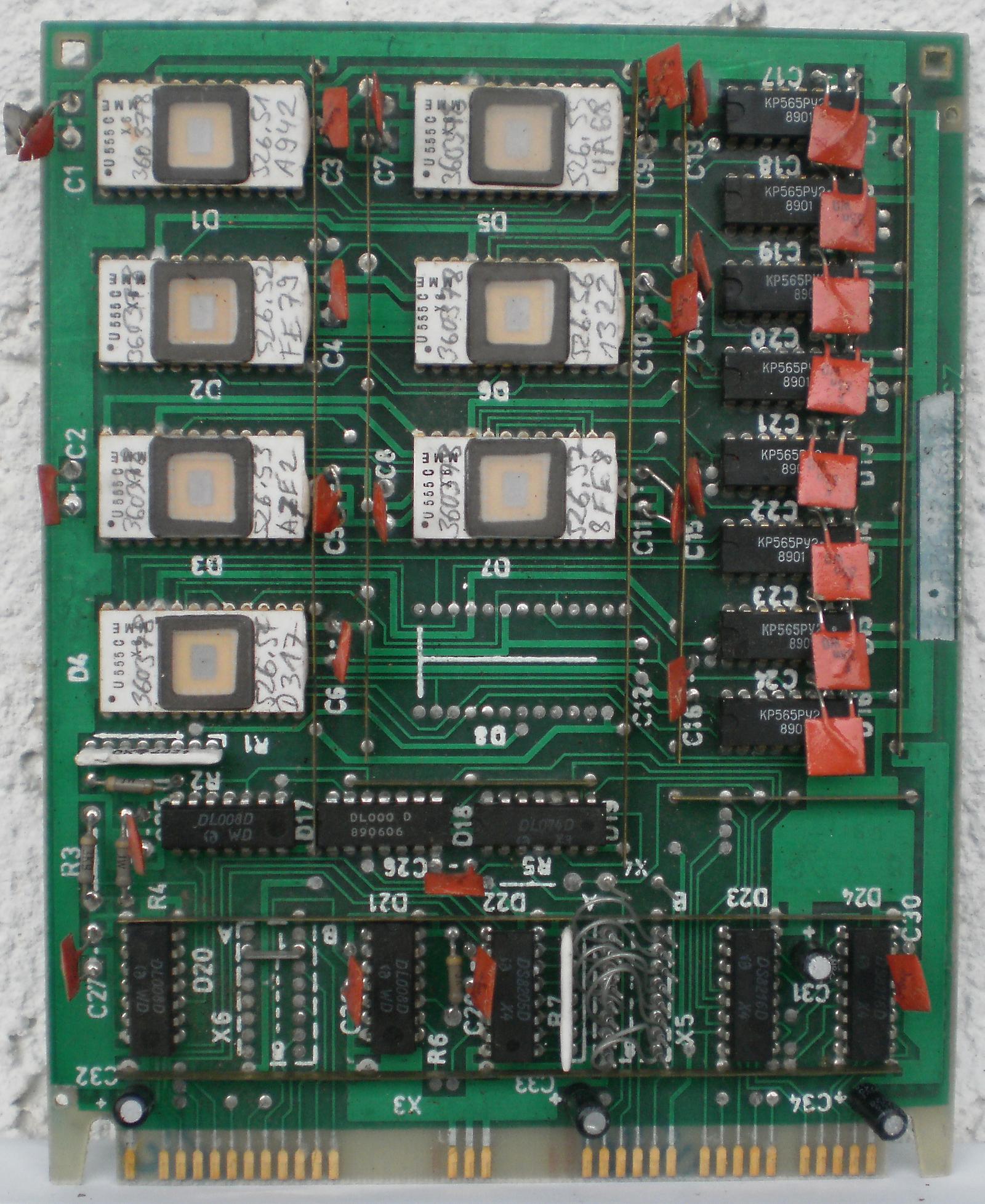

ZEISS Jena Leiterplatte 360378.526.25



37 04 86.522.25

Verwendung:   4 K sRAM     Bestückung: 32x KR565RU2

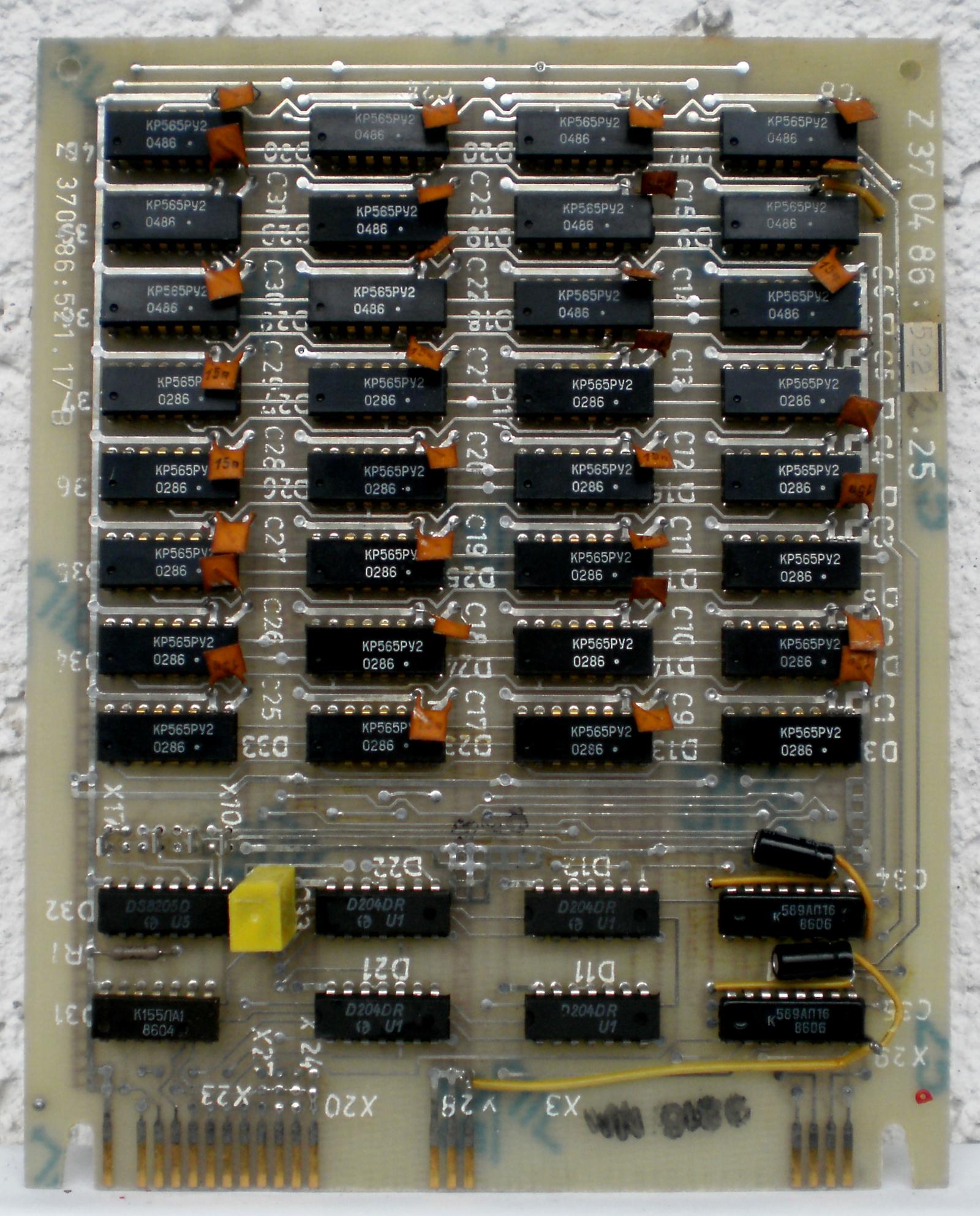

ZEISS Jena Leiterplatte 370486.522.25



36 04 65.511.25

Verwendung:   xx K sRAM     Bestückung: 32x UL 224 D30

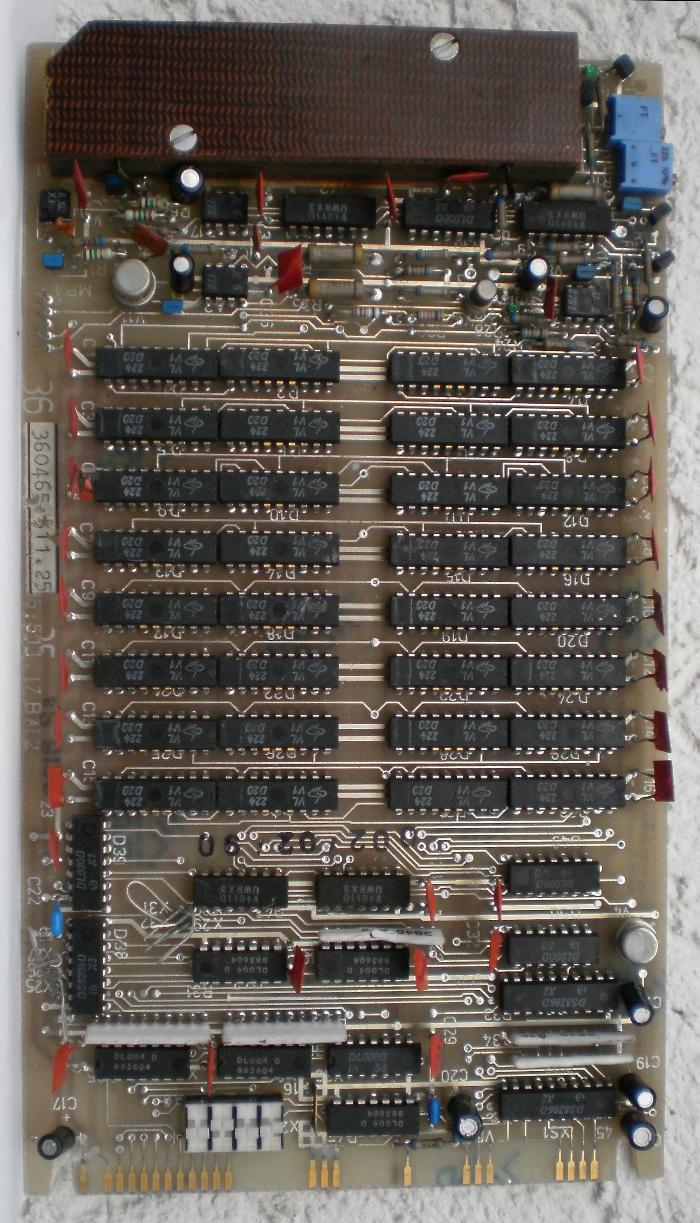

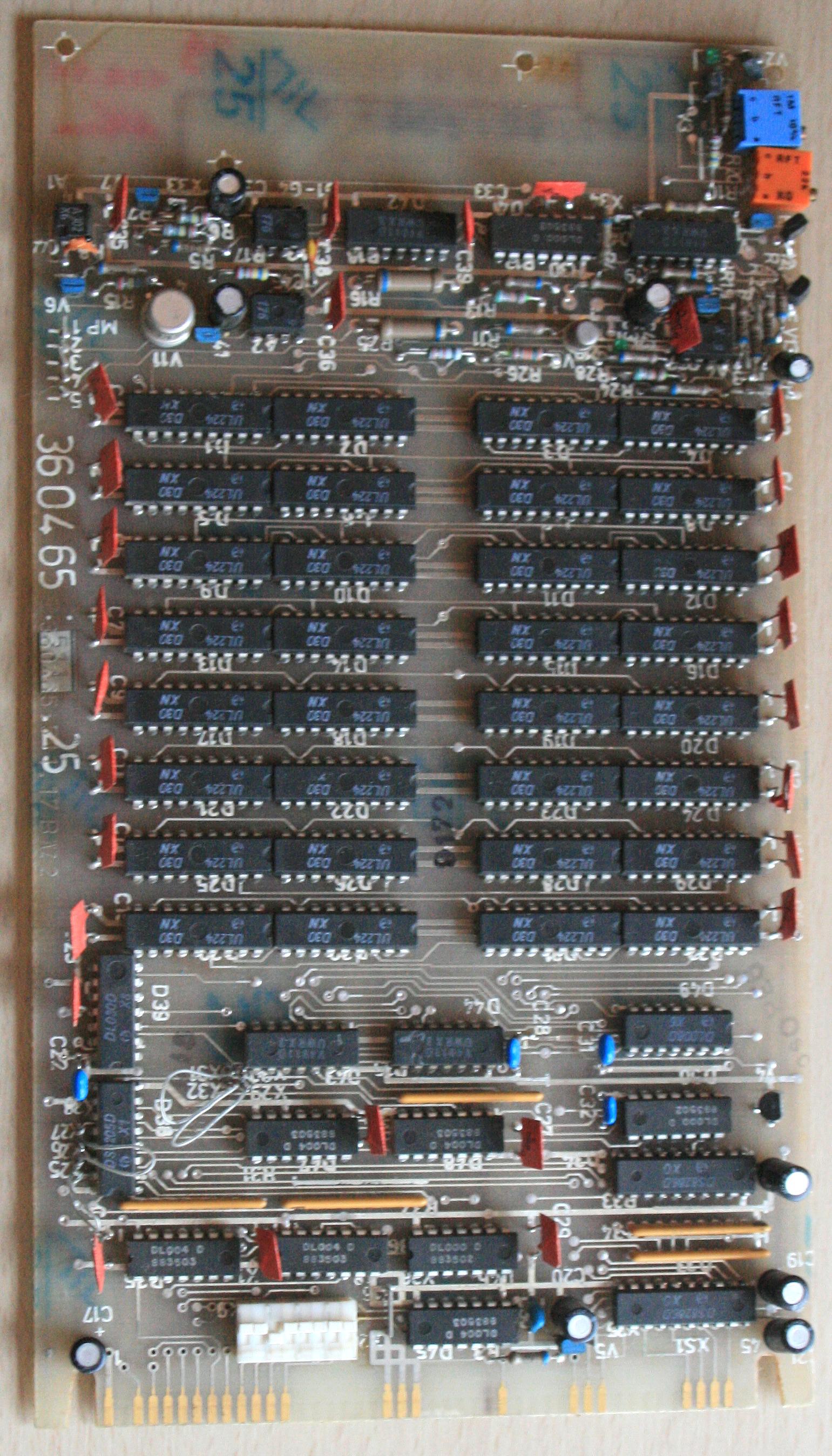

ZEISS Jena Leiterplatte 360465.511.25.jpg   ZEISS Jena Leiterplatte 360465.511.25.jpg

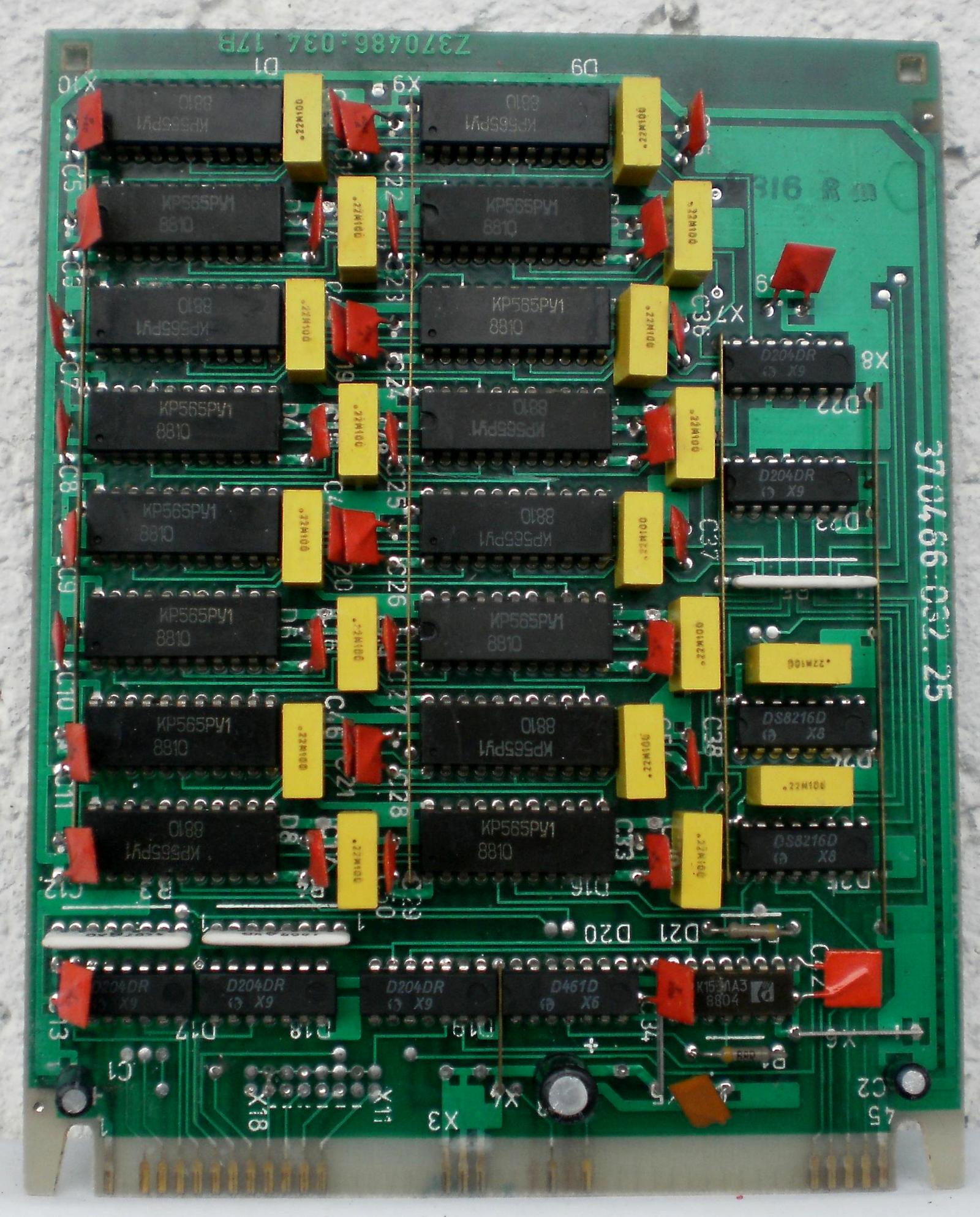

37 04 86.032.25

Verwendung:   8 K dRAM     Bestückung: 16x KR565RU1

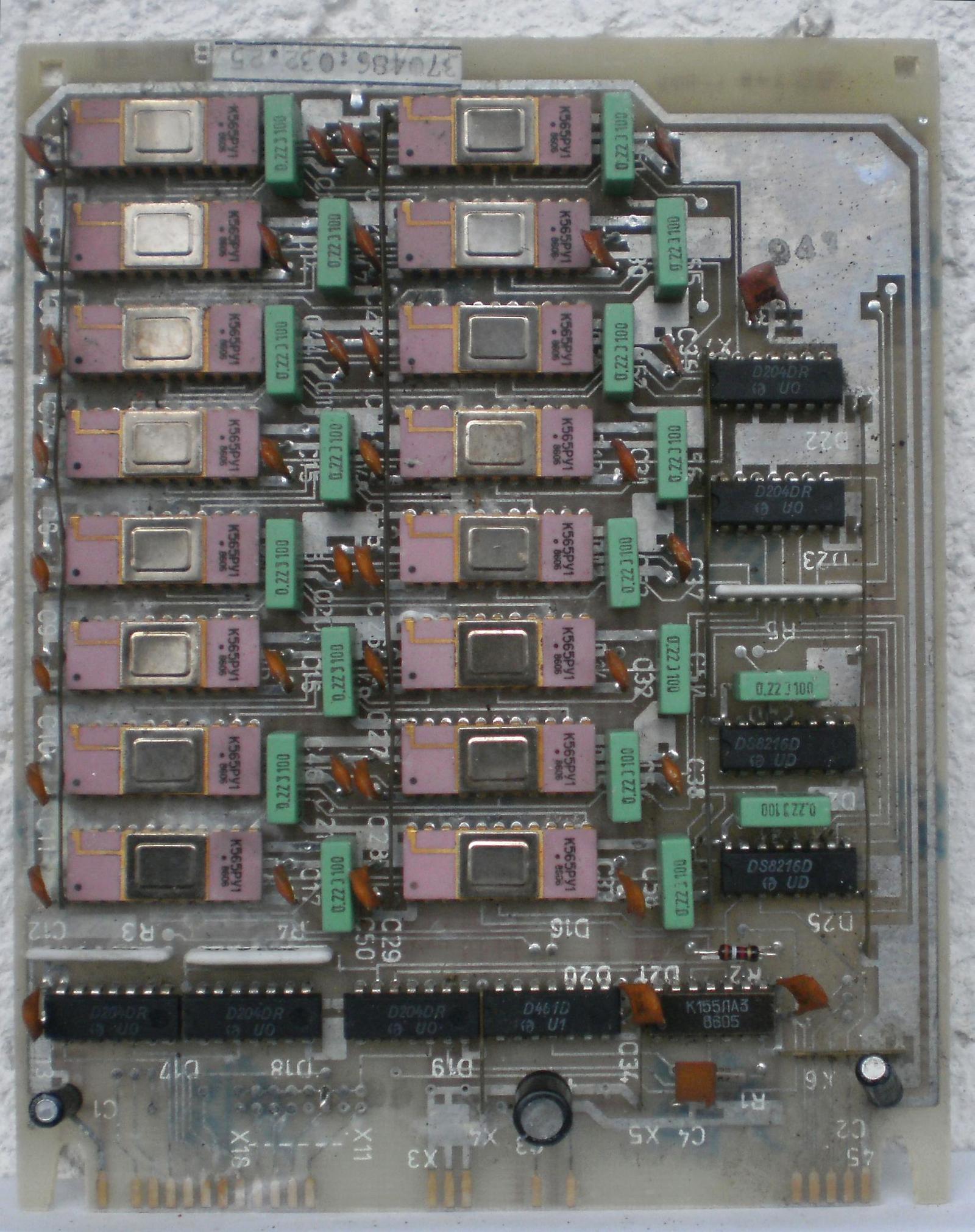

ZEISS Jena Leiterplatte 370486.032.25   ZEISS Jena Leiterplatte 370486.032.25



36 04 32.721.25

Verwendung:   16 K dRAM     Bestückung: 16x KR565RU3

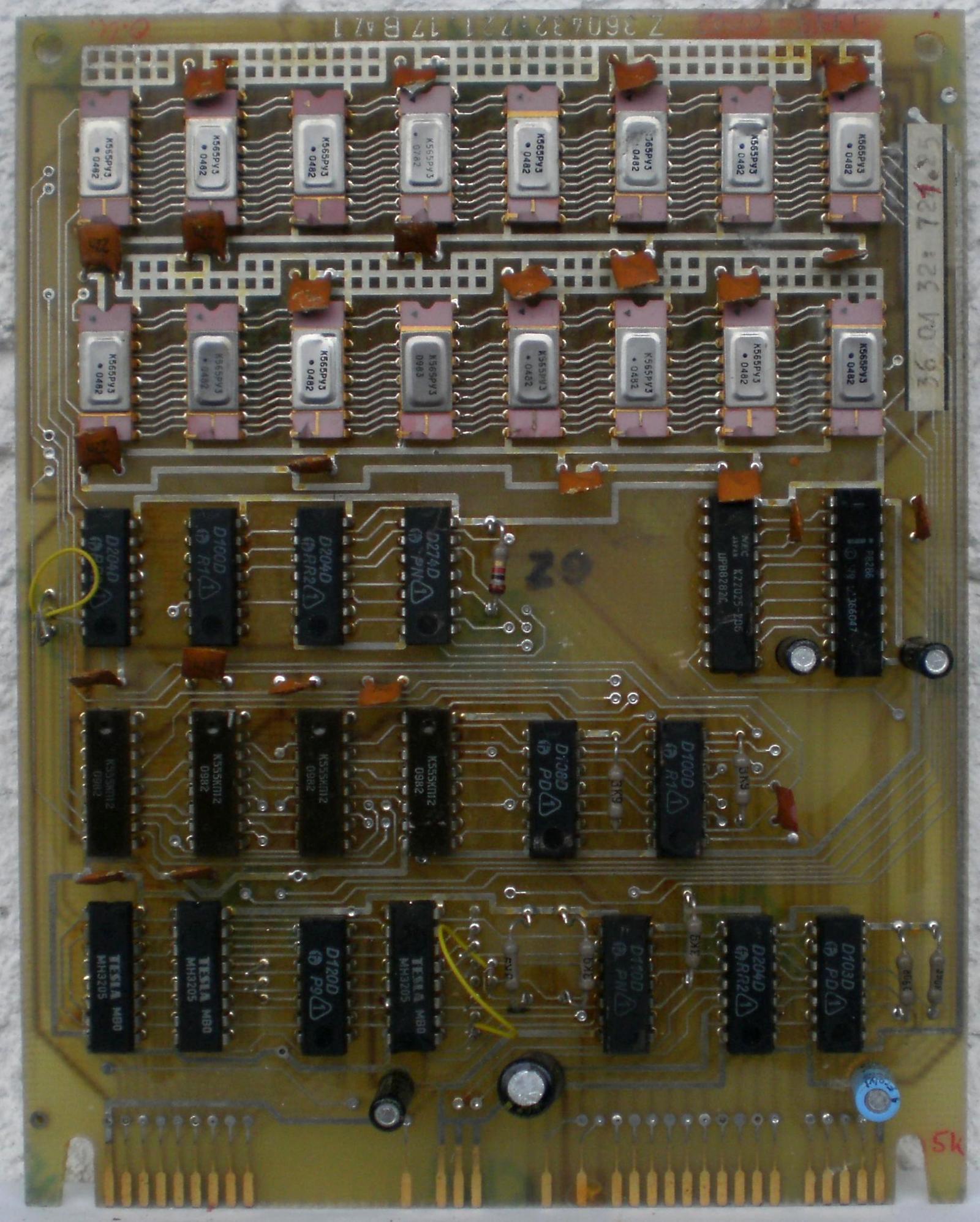

ZEISS Jena Leiterplatte 360432.721.25

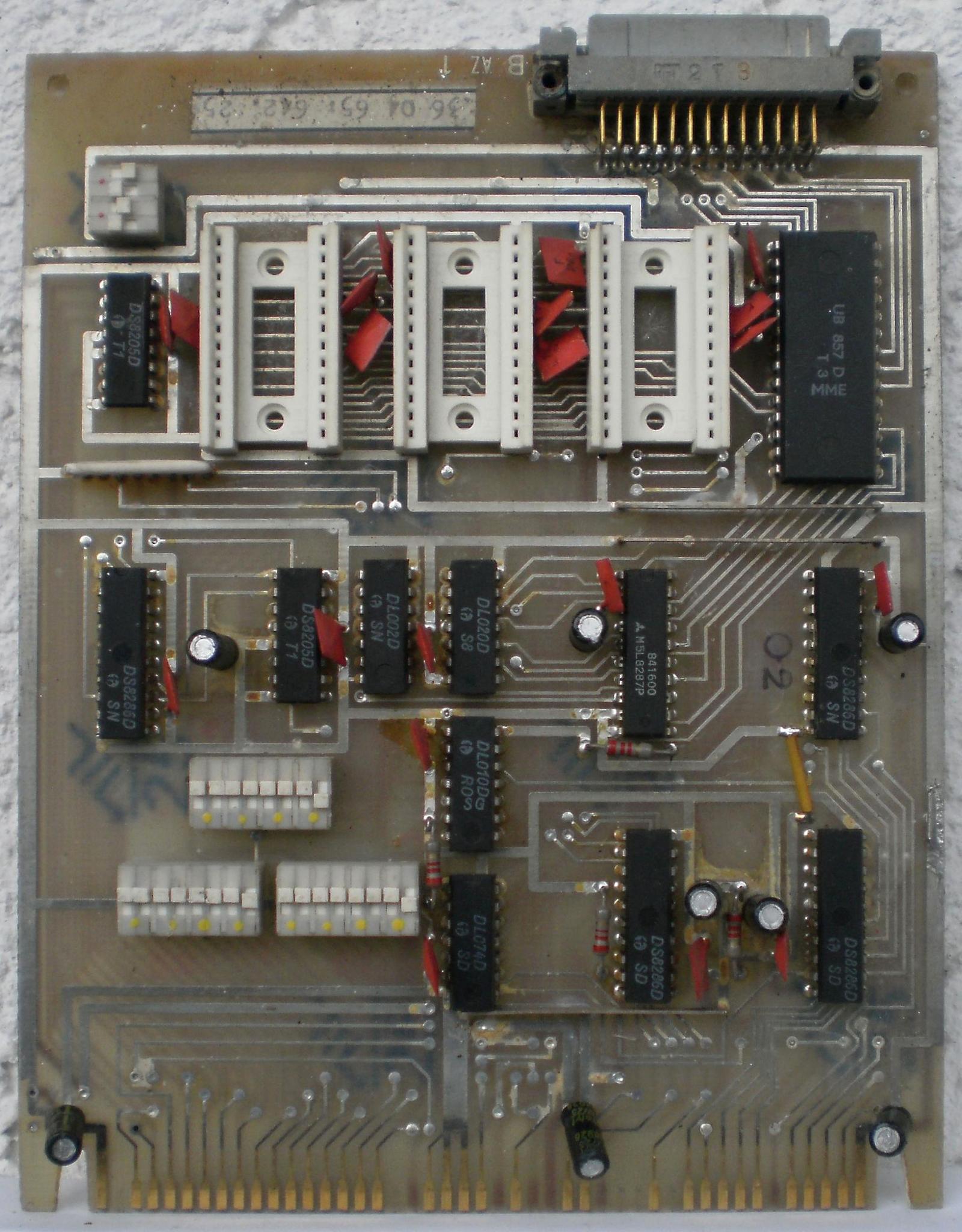

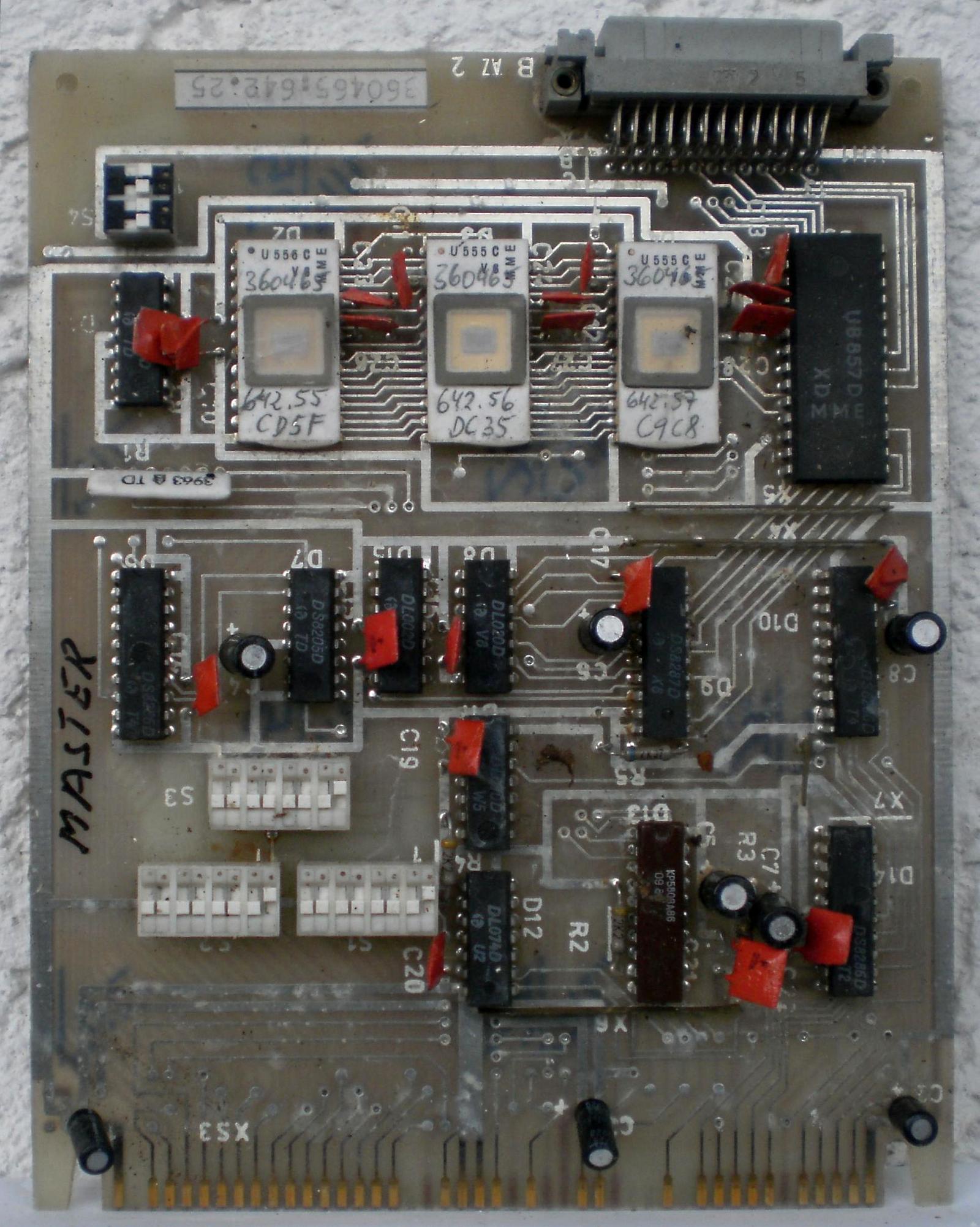

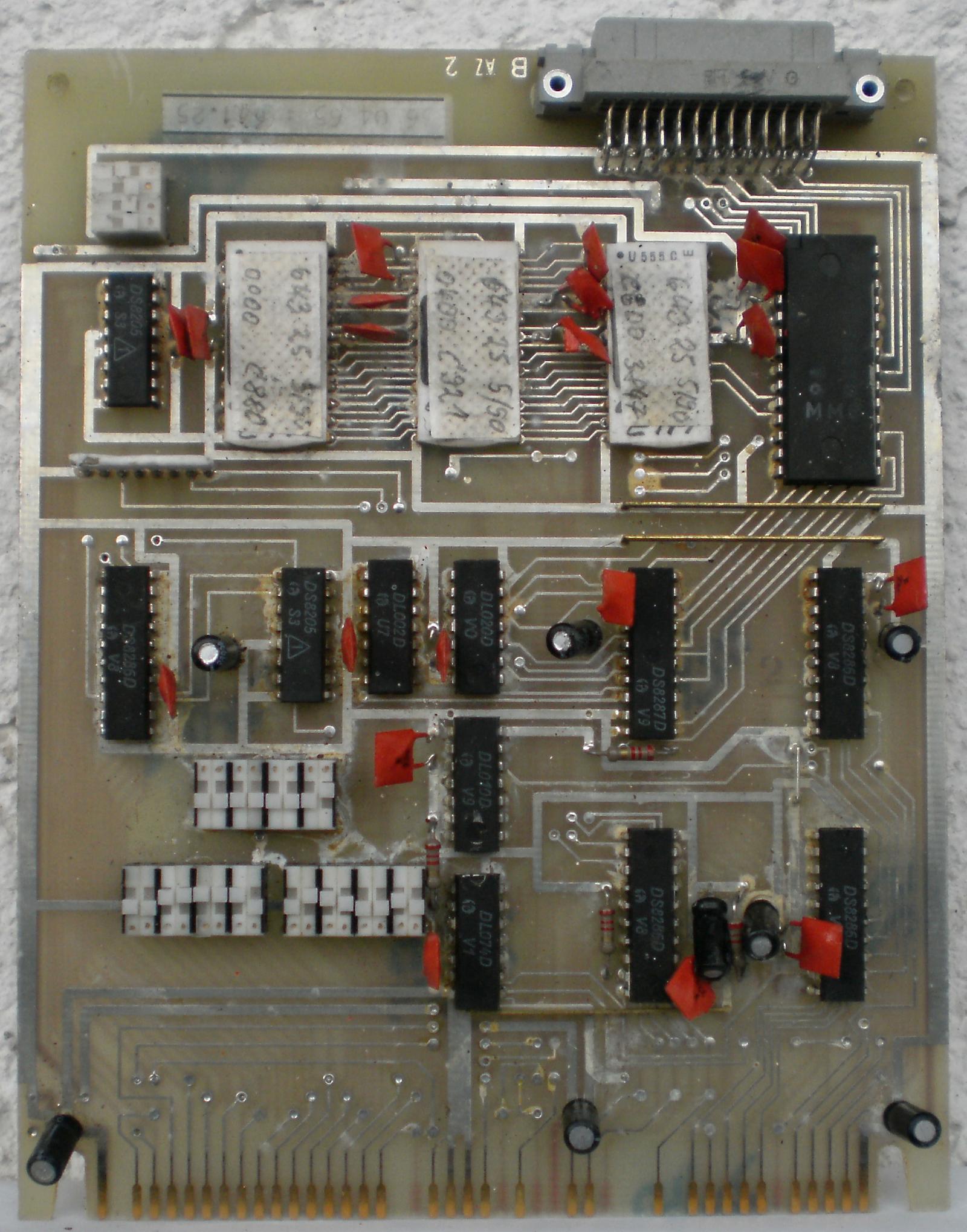

36 04 65.621.25,     36 04 65.642.25

Verwendung:   3 K EPROM / CTC     Bestückung: 3x U555, U 857

ZEISS Jena Leiterplatte 360465.642.25   ZEISS Jena Leiterplatte 360465.642.25
ZEISS Jena Leiterplatte 360465.642.25



37 04 86.671.25,    37 05 20.601.25    37 05 20.602.25

Verwendung:   3 K EPROM / 1K sRAM / CTC     Bestückung: 8x KR565RU2, 3x U555, U 857

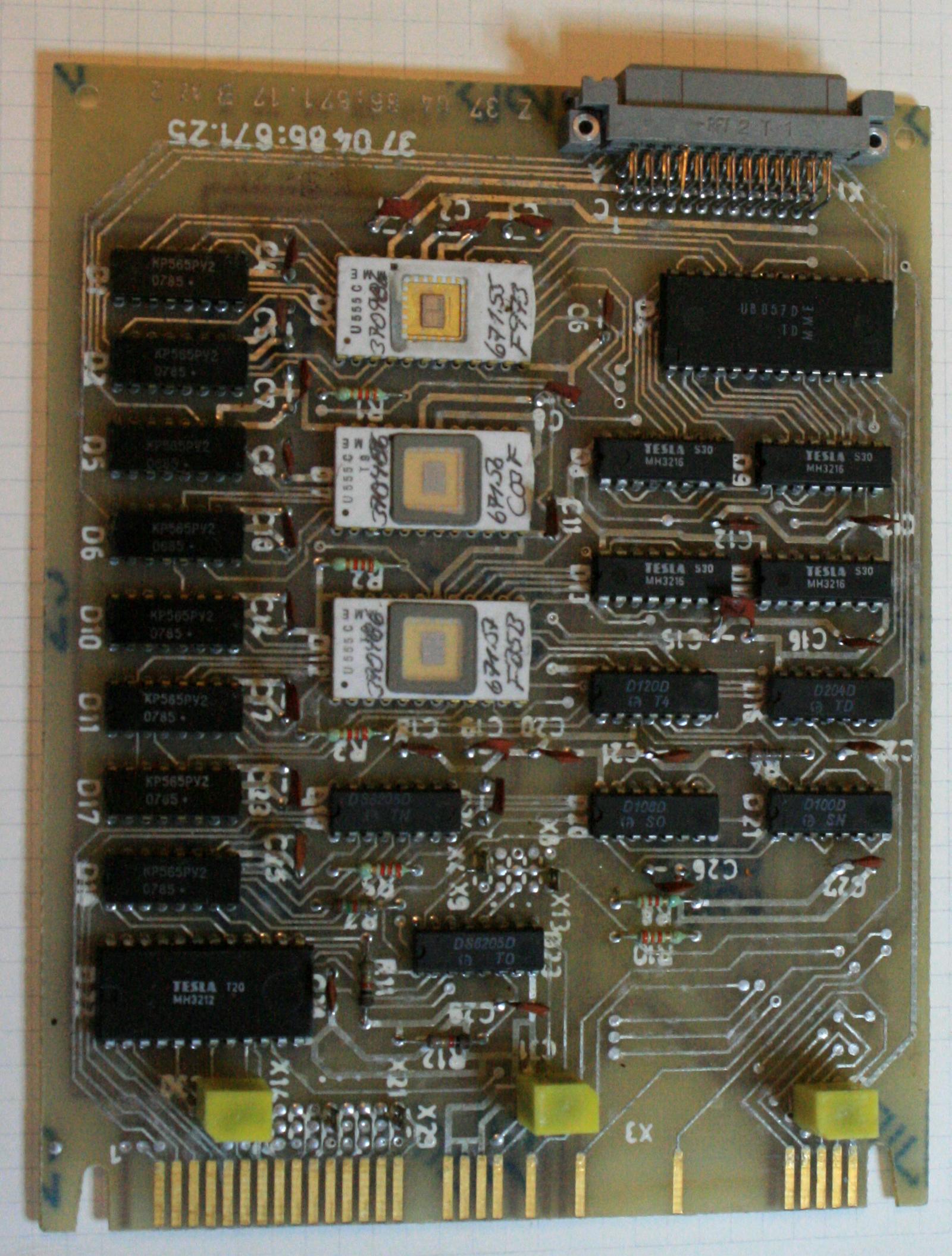

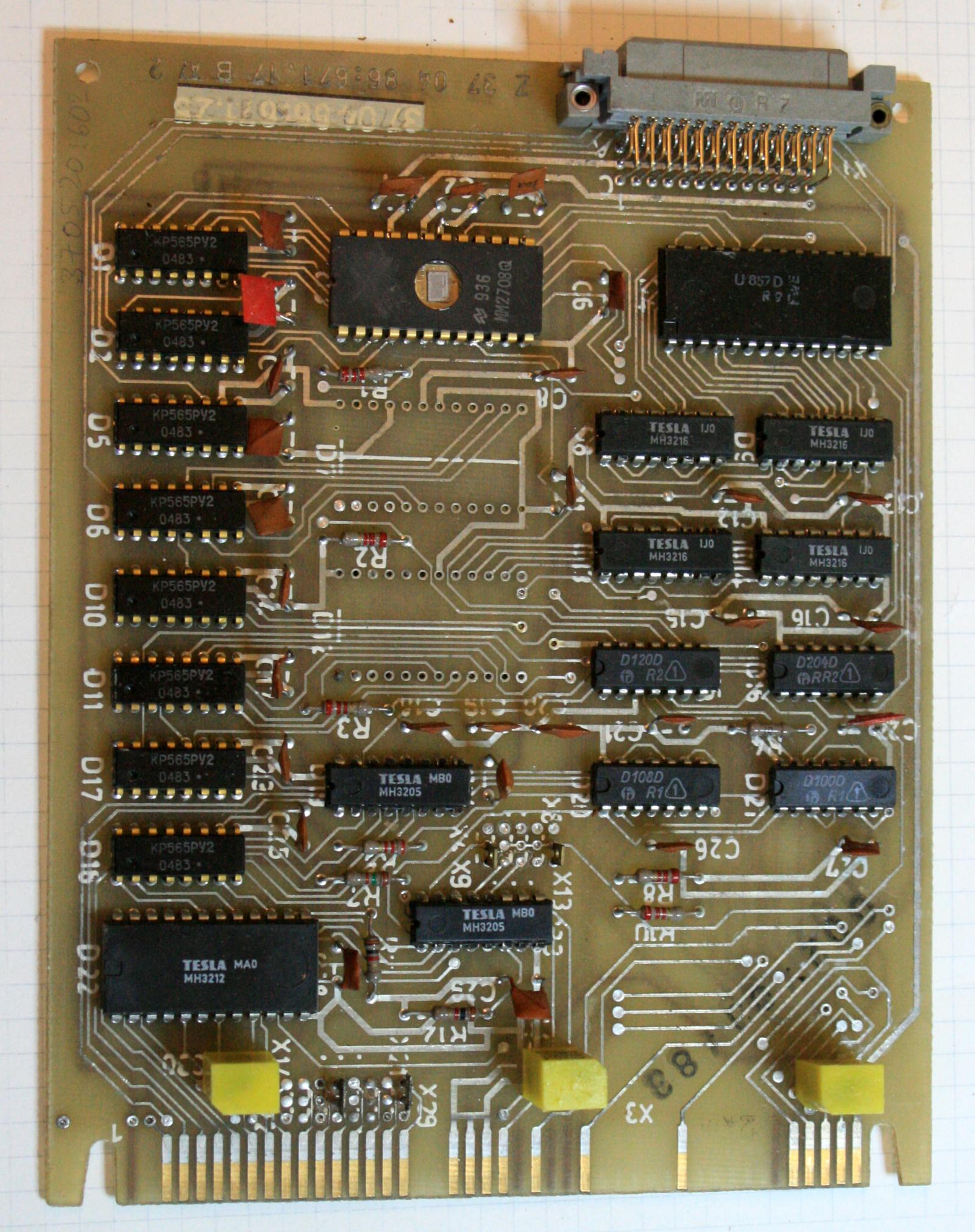

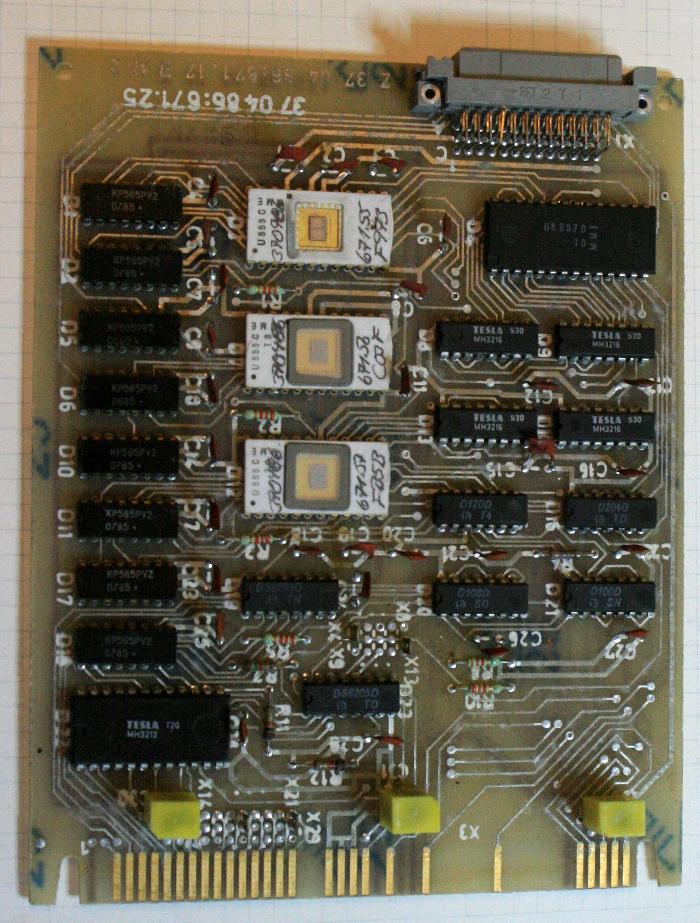

ZEISS Jena Leiterplatte 370486.671.25   ZEISS Jena Leiterplatte 370520.602.25

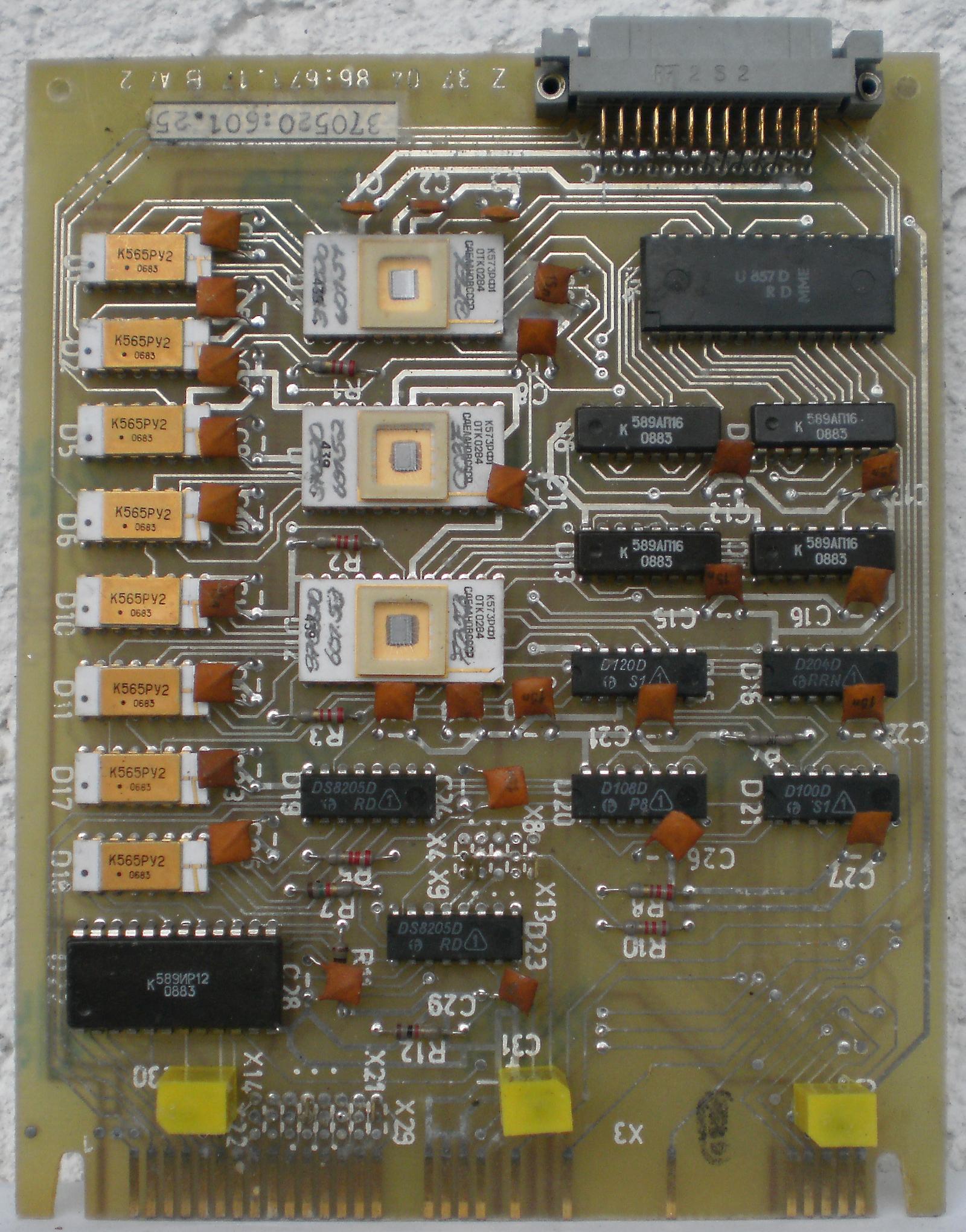

ZEISS Jena Leiterplatte 370520.601.25



37 04 86.431.25

Verwendung:   ?     Bestückung: 4x U 855 PIO (64 Bit IO)

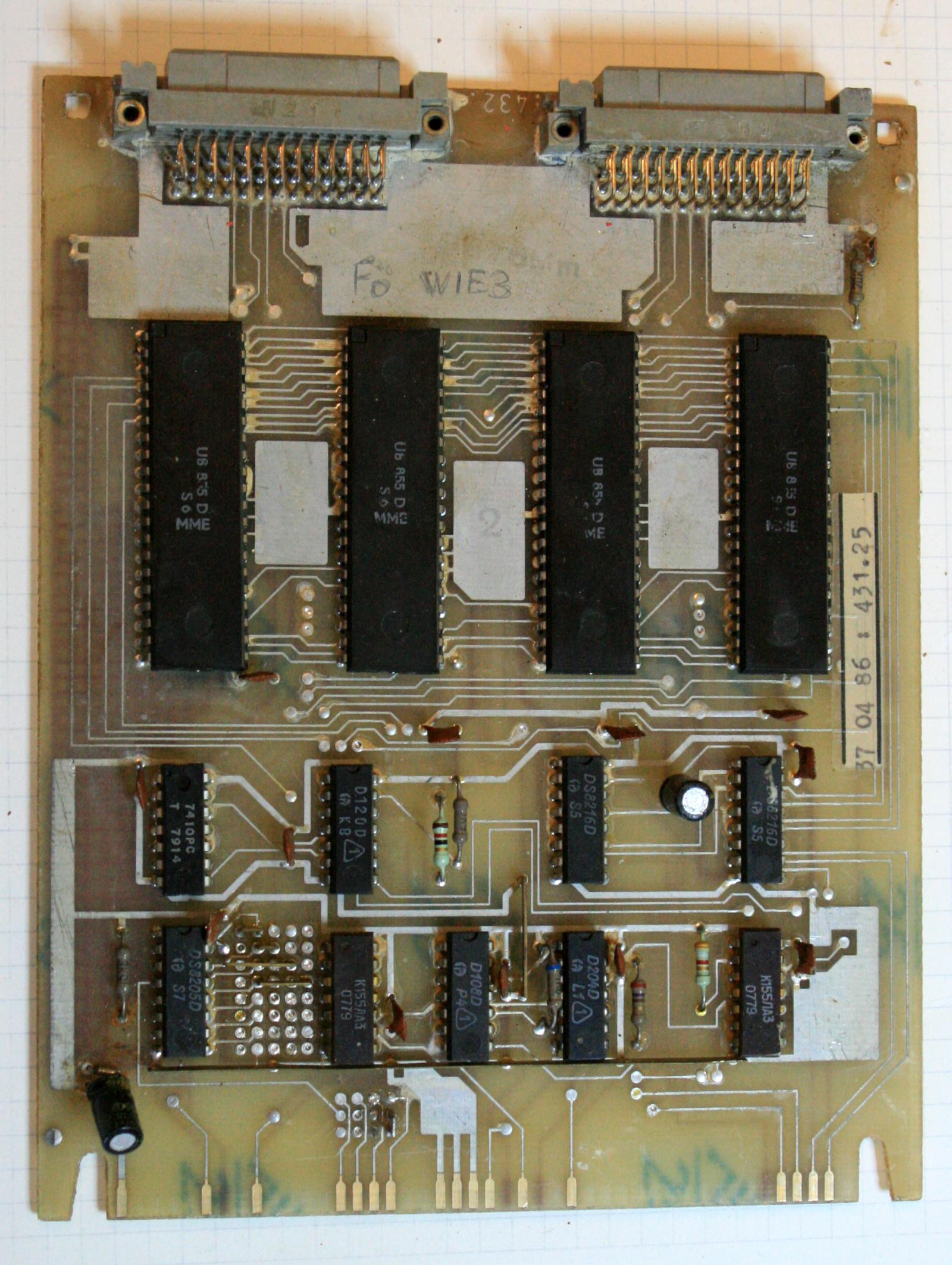

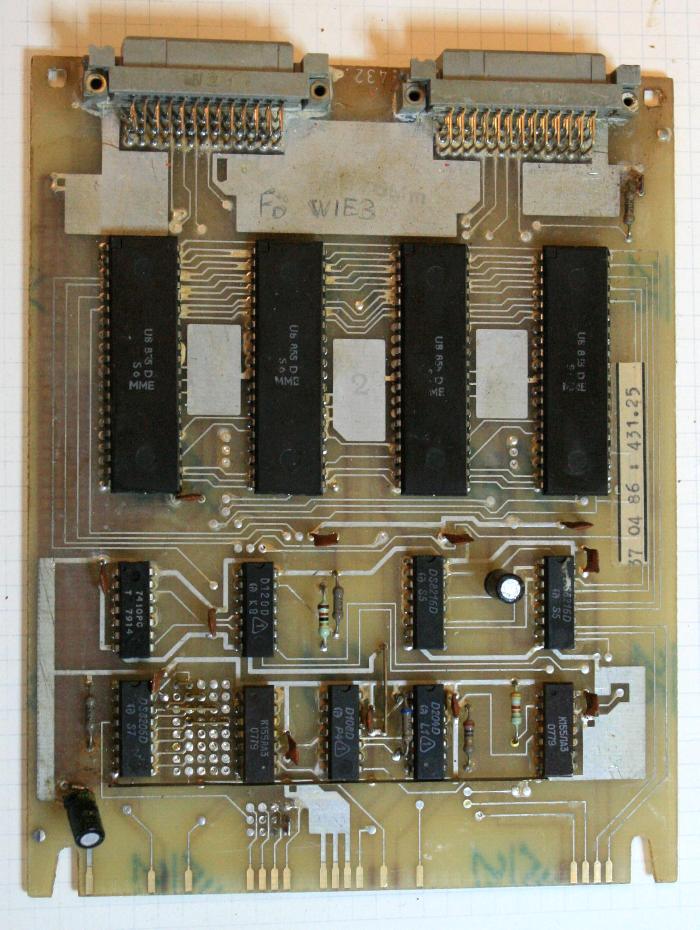

ZEISS Jena Leiterplatte 370486.431.25



37 04 86.321.25

Verwendung:   ?     Bestückung: U 855 PIO, 2x 8212, 74154

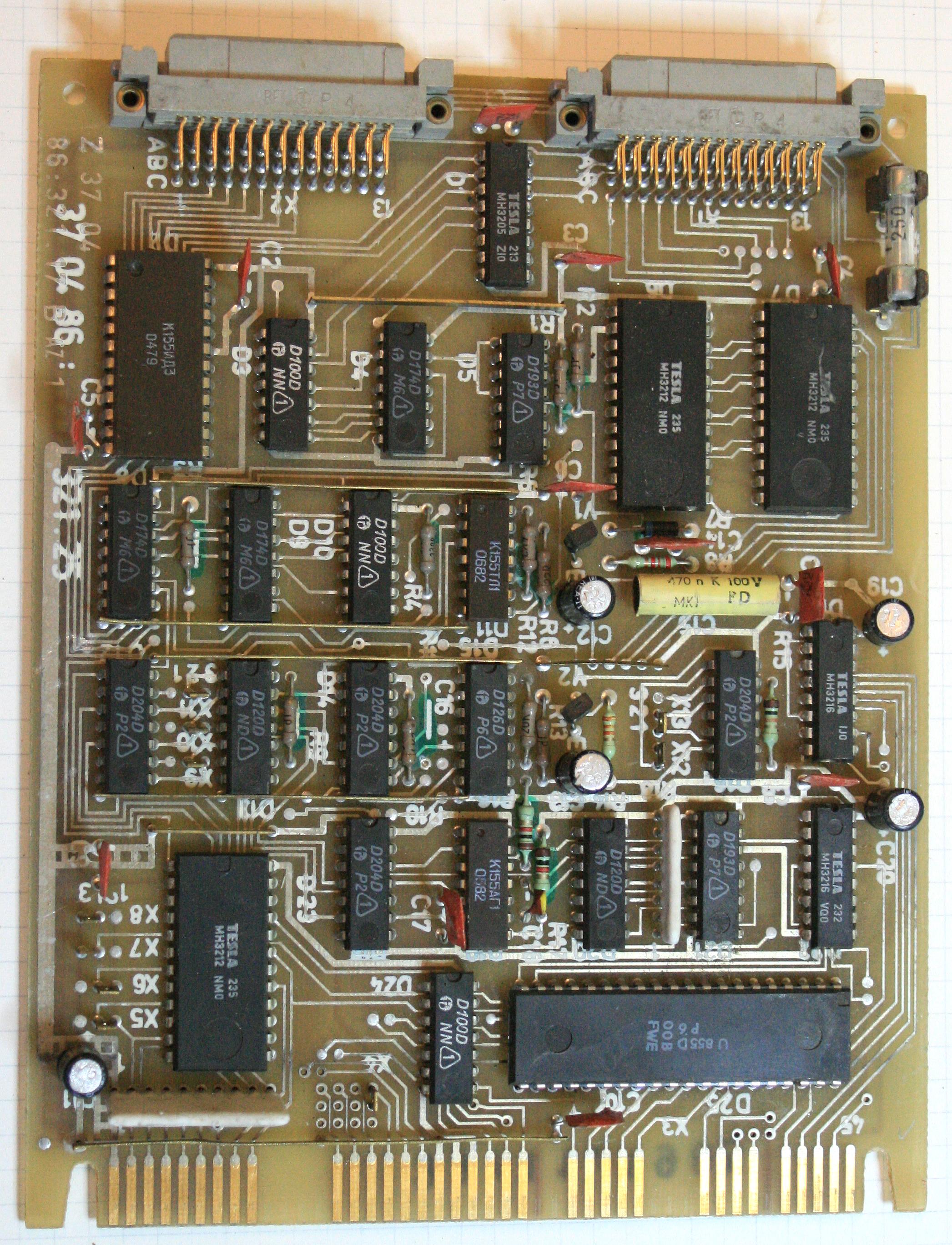

ZEISS Jena Leiterplatte 370486.321.25

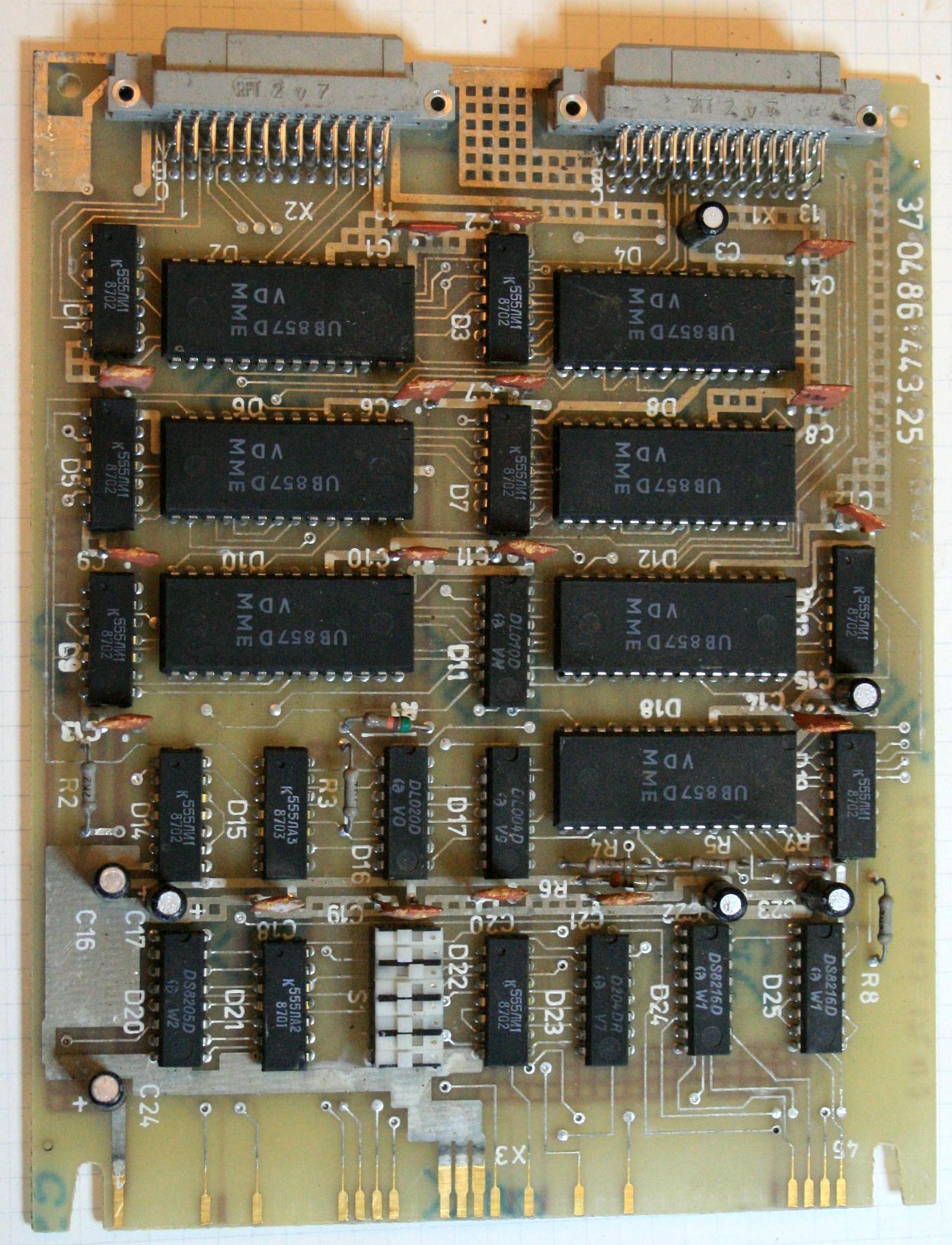

37 04 86.443.25

Verwendung:   ?     Bestückung: 7x U 857

ZEISS Jena Leiterplatte 370486.443.25

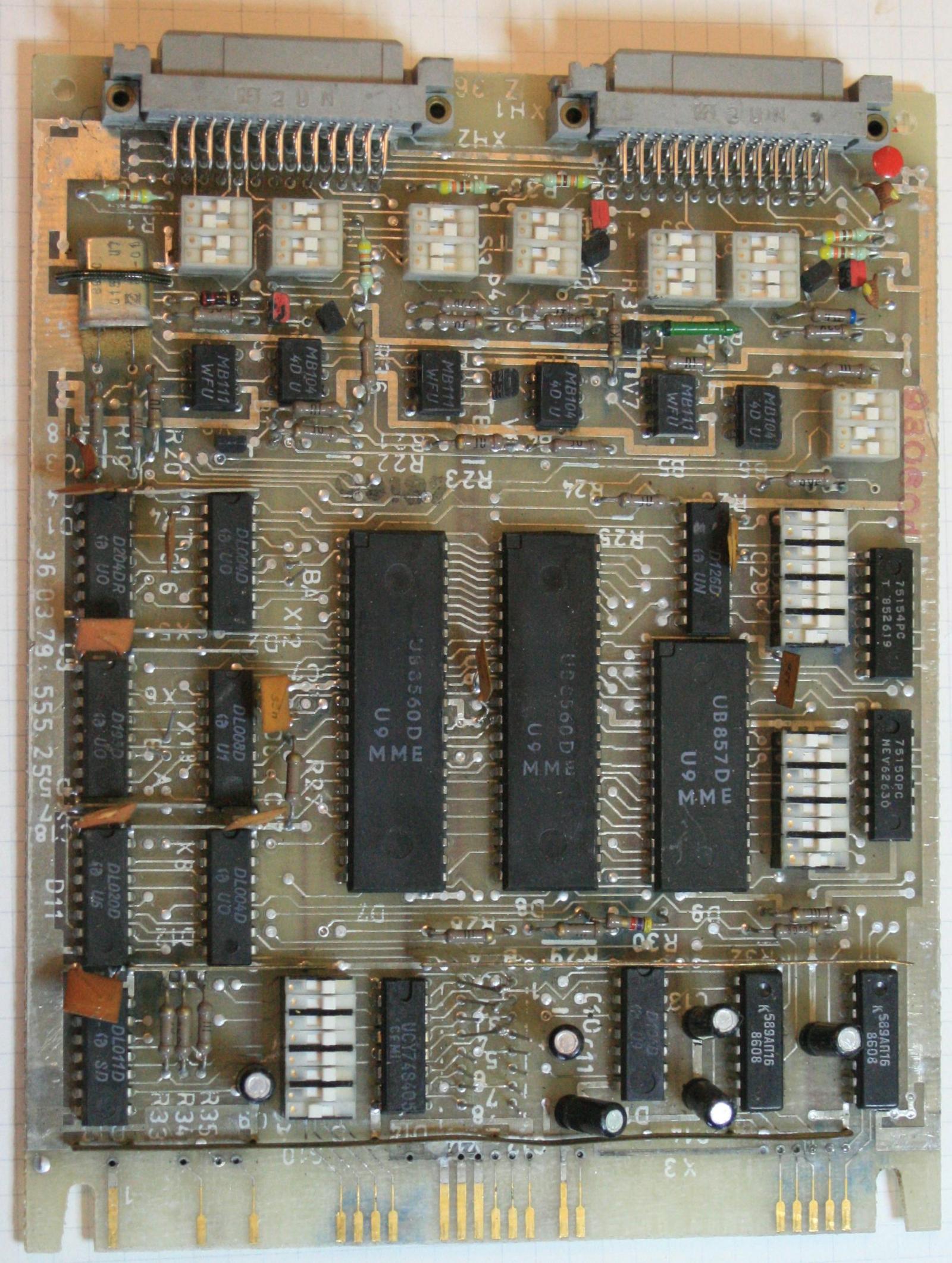

36 03 79.555.25

Verwendung:   serielle IO-Baugruppe     Bestückung: 2x U 8560, U 857

ZEISS Jena Leiterplatte 370486.013.25

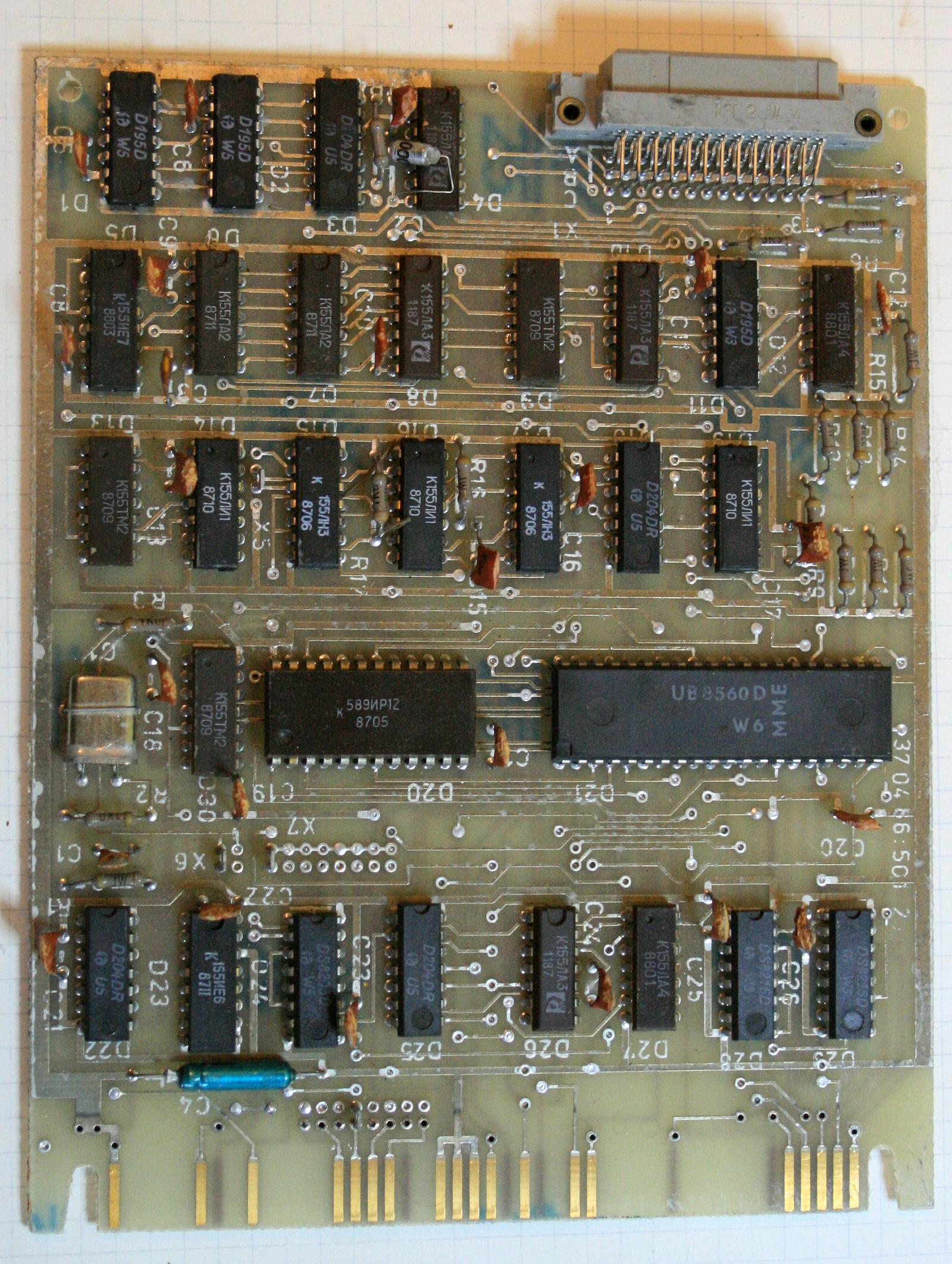

37 04 86.501.25

Verwendung:   serielle IO-Baugruppe     Bestückung: U 8560

ZEISS Jena Leiterplatte 370486.013.25

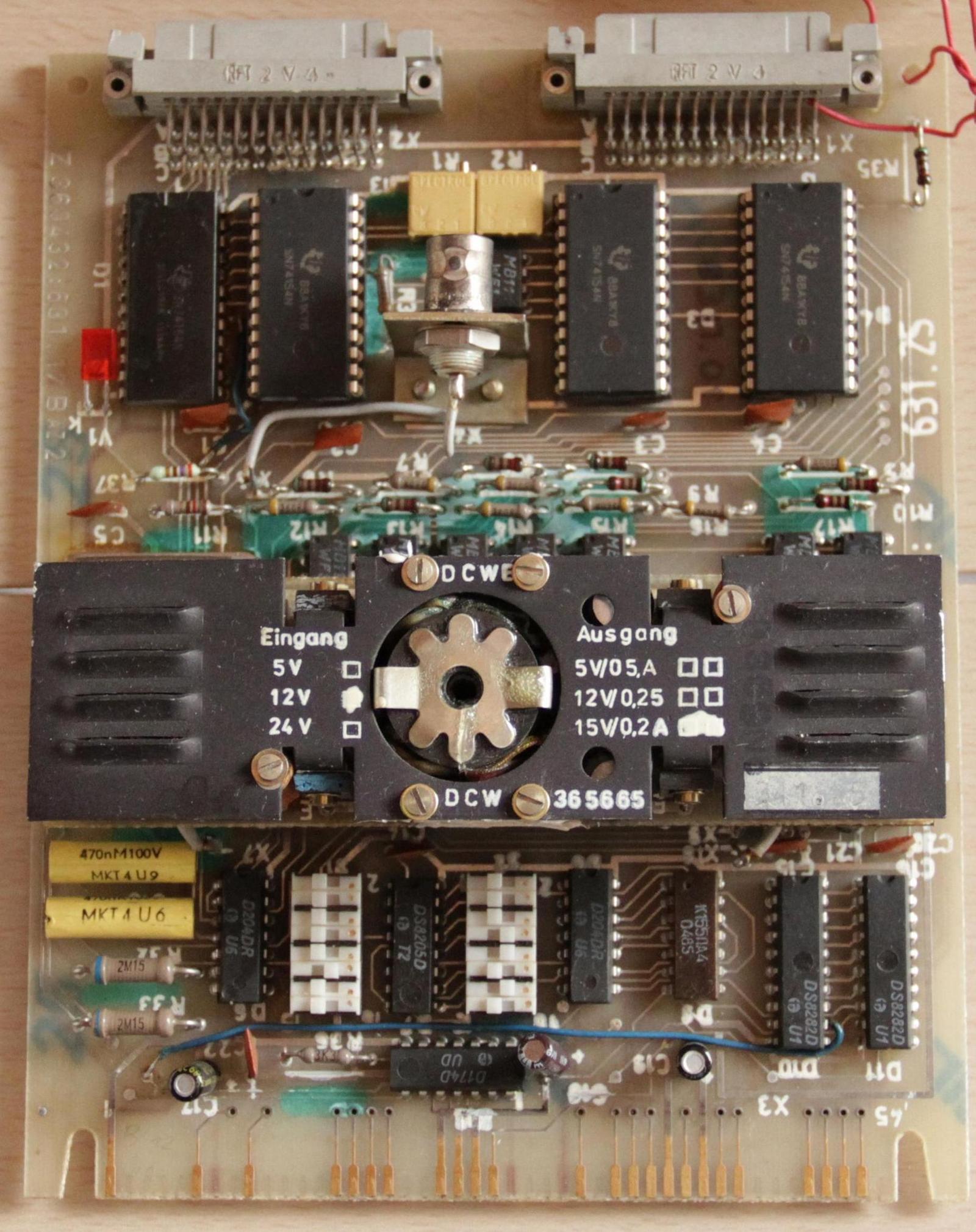

36 04 32.631.25

Verwendung:   12 Bit ADW DAC32 COB      Bestückung:

ZEISS Jena Leiterplatte 360432.631.25






Diese Karten gehören nicht zum Bus-System

36 38 33.541.25

Verwendung: ?       Bestückung: 2x U555

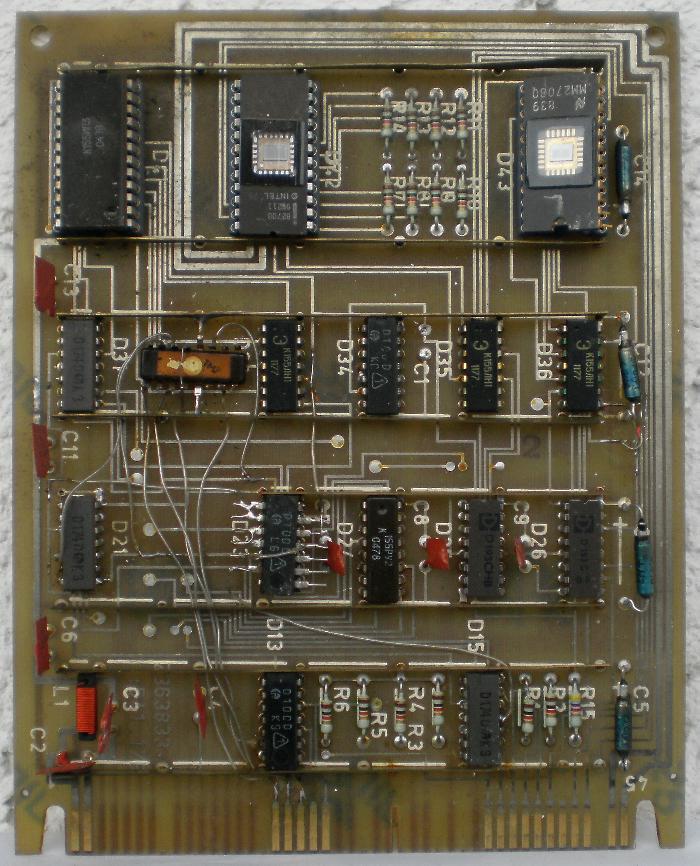

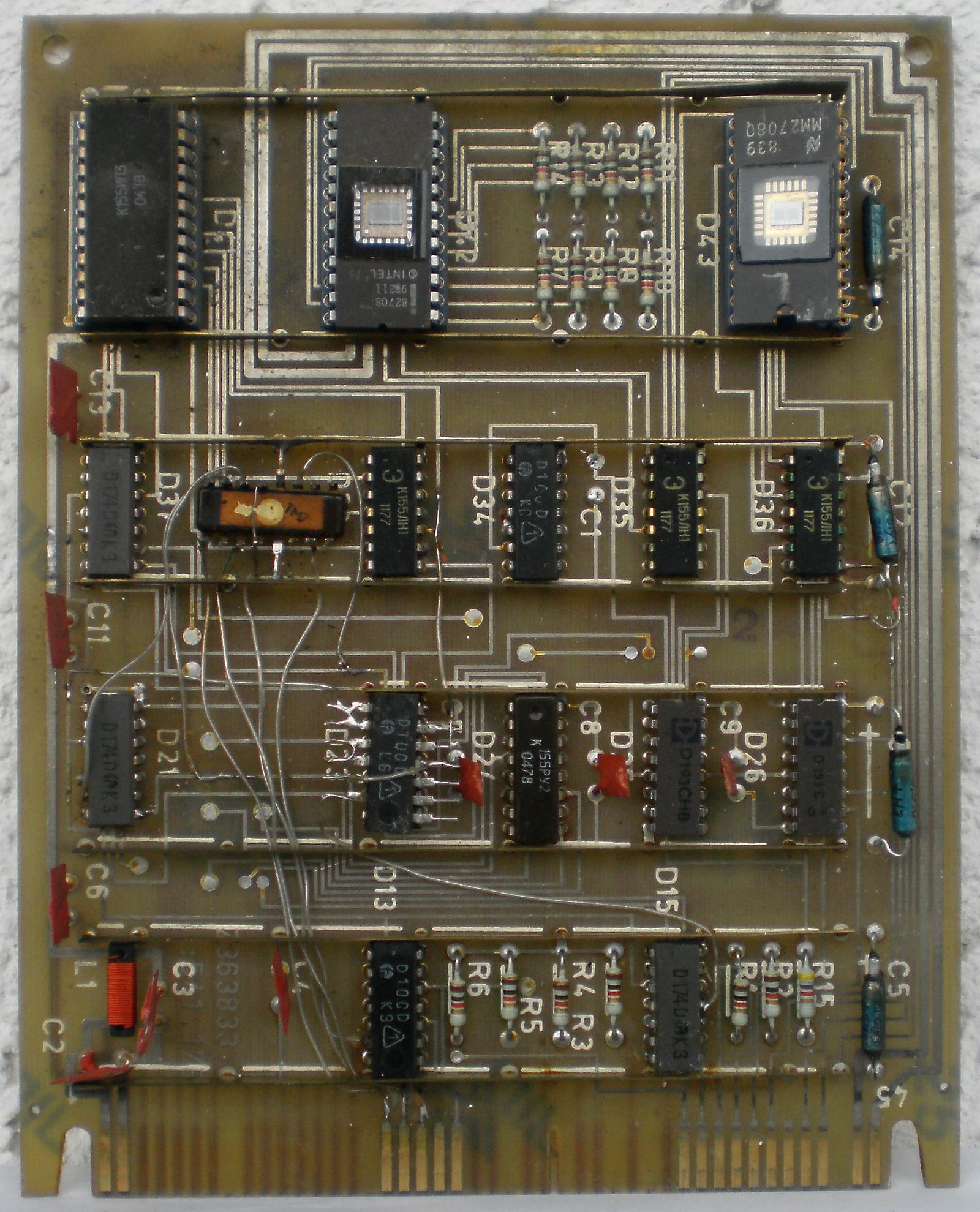

ZEISS Jena Leiterplatte 363833.541.25



36 38 33.501.25

Verwendung: ?       Bestückung: AD 572

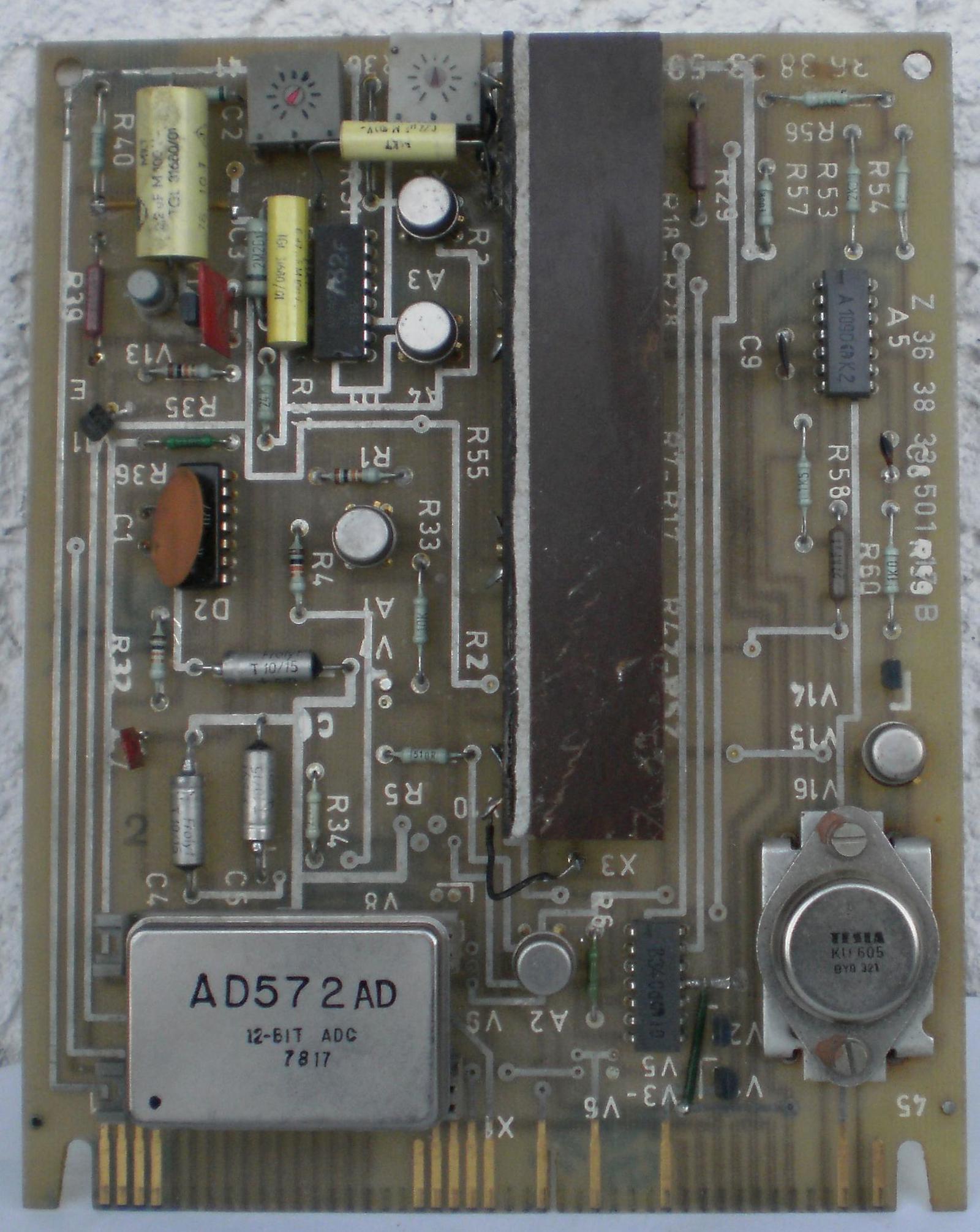

ZEISS Jena Leiterplatte 363833.501.25









Wer die Verwendung dieser Baugruppen kennt, möchte uns dieses bitte mitteilen

(email an den   w e b m a s t e r   dieser Seite ).
